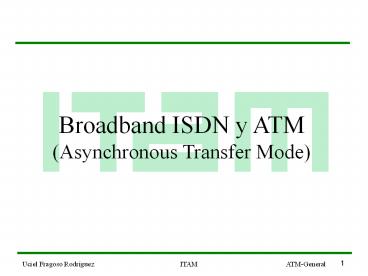

Broadband ISDN y ATM (Asynchronous Transfer Mode)
2
Broadband ISDN

• En 1988, el CCITT emitió las primeras dos
  recomendaciones relacionadas con BISDN.
• I.113 Vocabulario de términos
• I.121 Aspectos generales de B-ISDN
• Para evitar la proliferación de productos no
  estandarizados, el CCITT emitió un conjunto
  interino de recomendaciones en 1990.
• BISDN tiene nuevos requerimientos con respecto a
  narrow ISDN
• Canales del órden de varios cientos de Mbps (150
  - 600) para soportar nuevos servicios.
• Hacer llegar F.O. al abonado.
• Un nuevo esquema de conmutación

3
Servicios de Broadband
Servicios Interactivos
Servicios Conversacionales
Servicios de Mensajería
Servicios de Acceso
Servicios de Distribución
Distribución sin control del usuario (broadcast)
Distribución con control del usuario
4
Configuración de referencia BISDN
SB
TB
B-NT1
B-NT2
B-TE1
SB
R
TE2 o B-TE2
B-TA
5
Técnicas de conmutación
Velocidad constante
Velocidad variable
Simple
Complejo
Conmutación de circuitos
Conmutación de circuitos multivelocidad
Relevo de celdas (ATM)
Relevo de tramas
Comnutación de paquetes
6
Técnicas de conmutación (cont...)

• Conmutación de circuitos
• Capacidad fija para la duración completa de la
  conexión.
• Mecanismo de multiplexaje vía TDM (Time Division
  Multiplexing).
• Tecnología básica para narrow ISDN.
• No provee flexibilidad para diferentes
  requerimientos.
• Conmutación de circuitos multivelocidad
• Es una mejoría a la técnica tradicional TDM
• Capacidad para construir una conexión consistente
  de múltiples circuitos sincronizados.
• Provee un mejor nivel de flexibilidad a un costo
  del incremento de complejidad de los conmutadores.

7
Técnicas de conmutación (cont...)

• Conmutación de paquetes
• Las redes de conmutación de paquetes basados
  generalmente en X.25, solucionan los desventajas
  de las redes de conmutación de circuitos, sin
  embargo, presentan el problema del overhead en el
  protocolo, por lo que tienen un elevado retardo
  no propio para aplicaciones de tráfico constante.
• Relevo de tramas (Frame Relay)
• Con los sistemas modernos de telecomunicaciones,
  no se requieren protocolos sofisticados de
  control de error.
• Frame Relay opera con enlaces virtuales a nivel
  de la capa de enlace, alcanzando velocidades
  mucho mayores en comparación con las redes de
  conmutación de paquetes.

8
Técnicas de conmutación (cont...)

• Relevo de celdas (ATM)
• Toma ventaja de la confiabilidad de los enlaces
  digitales actuales.
• Permite multiplexaje de conexiones lógicas en una
  misma interfase física.
• No tiene control de flujo ni de error de enlace a
  enlace.
• Emplea paquetes de tamaño fijo llamadas celdas,
  proporcionando una conmutación más rápida.
• Cell Relay permite la definición de canales
  virtuales con velocidades dinámicamente definidas
  por demanda en el momento en que se crea el canal
  virtual.

9
Clasificación de tráfico
ATM
DATACOM
TELECOM
Tipo Tráfico Longitud Tipo conmutación Interval
o Tipo conexión Entrega Velocidad y
medio Acceso al medio
Datos Paquete variable Paquete Ráfaga Sin
conexión Mejor esfuerzo Definido
por protocolo Compartido
Voz Trama fija Circuito Periódico Con
conexión Garantizado Definido
por canal Dedicado
Datos, voz, video Celda fija Celda Periódico C
on conexión Def. por clases Escalable según la
aplicación Dedicado
10
Características de ATM
CARACTERÍSTICAS
BENEFICIOS
- Escalable a altas velocidades - Poco retardo -
Múltiples tipos de tráfico - Conmutación y ruteo
simple - Ancho de banda por demanda - Calidad de
servicio definido - Soporta varios
requerimientos de usuario. - Escalable precio
vs ancho de banda
Conmutación de Celdas Orientación a
Conexión Independencia al medio y a la
velocidad
11
Red integrada
1000
ATM
FDDI
100
Fast Ethernet
SMDS
Ancho de banda (Mbps)
10
Ethernet TR
Frame Relay
T1 / E1
1
LAN
MAN
WAN
CAMPUS
12
Protocolos de ATM
Plano administración
Plano control
Plano usuario
Capas superiores
Capas superiores
Capa de adaptación ATM (AAL)
Capa ATM
Capa Física
13
Pila de protocolos ATM
Nodo ATM
Nodo ATM
Capa de adaptación AAL
Capa de adaptación AAL
Switch ATM
Capa ATM
Capa ATM
Capa ATM
Capa Física
Capa Física
Capa Física
Medio Físico
14
Funciones de las capas ATM
Convergencia
CS
AAL
Segmentación y reensamble
SAR
Control de flujo genérico Manejo de
encabezado Translación VPI/VCI Multiplexaje /
demultiplexaje
ATM
Capa Admon.
Desacoplamiento de celdas HEC (Header Error
Control) Delineación de celdas Transmisión de
tramas físicas
TC
Capa Física
Temporización del bit Medio físico
PM
15
Interfases ATM
UNI público
switch ATM público
switch ATM
NNI público
UNI privado
UNI público
switch ATM público
Ruteador
NNI privado
B-ICI
DXI
NNI privado
Carrier ATM público
DSU ATM
switch ATM
LAN
WAN
