9. La Struttura

1

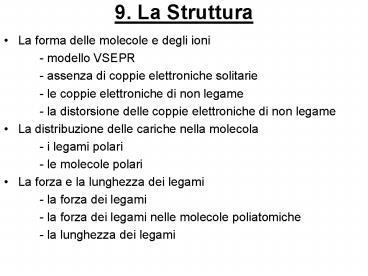

9. La Struttura

• La forma delle molecole e degli ioni
• - modello VSEPR
• - assenza di coppie elettroniche solitarie
• - le coppie elettroniche di non legame
• - la distorsione delle coppie elettroniche di
  non legame
• La distribuzione delle cariche nella molecola
• - i legami polari
• - le molecole polari
• La forza e la lunghezza dei legami
• - la forza dei legami
• - la forza dei legami nelle molecole
  poliatomiche
• - la lunghezza dei legami

2
Il Modello VSEPR
Def. Distanza tra i centri di due atomi legati da
un legame covalente
Def. Angolo compreso tra due legami, se
rappresentiamo i legami come segmenti di
retta che congiungono gli atomi
Angolo di Legame
MODELLO VSEPR (Valence Shell Electron Pair
Repulsion) le regioni di elevata concentrazione
elettronica si respingono e, per minimizzare la
loro repulsione, tali regioni si collocano il più
possibile lontane le une dalle altre, pur
mantenendo la stessa distanza dallatomo centrale.
B in BF3 C in CO2 C in CH4
3
Il Modello VSEPR
4
Il Modello VSEPR
SERVITEVI DELLA MAPPA PRECEDENTE PER RICONOSCERE
LASSETTO DELLE REGIONI AD ELEVATA DENSITÀ
ELETTRONICA, QUINDI UTILIZZATE LE STRUTTURE, CON
RELATIVI ANGOLI DI LEGAME PER DETERMINARE LA
FORMA GEOMETRICA DELLA MOLECOLA IN BASE ALLA
POSIZIONE DEI SUOI ATOMI.
5
Assenza di Coppie Elettroniche Solitarie
LEGAMI MULTIPLI le due coppie elettroniche del
doppio legame e le tre coppie elettroniche del
triplo legame sono trattate come unentità unica.
6
Le Coppie Elettroniche di Non Legame
LE COPPIE DI NON LEGAME SI IGNORANO QUANDO
DOBBIAMO DENOMINARE LA STRUTTURA DELLA MOLECOLA.
7
Le Coppie Elettroniche di Non Legame
IL MODELLO VSEPR ATTRIBUISCE ALLE COPPIE
ELETTRONICHE DI NON LEGAME UN POTERE REPULSIVO
MAGGIORE
Coppia di Non Legame Coppia di Non Legame
gt Coppia di Non Legame Coppia di Legame
gt Coppia di Legame Coppia di Legame

1. DISPONIAMO LE REGIONI AD ELEVATA DENSITÀ
   ELETTRONICA SECONDO I MODELLI

1. CONTARE LE REGIONI AD ELEVATA DENSITÀ ELETTRONICA

1. DISTORSIONE DELLA STRUTTURA DELLA MOLECOLA A
   CAUSA DELLA REPULSIONE DELLE COPPIE SOLITARIE

8
Le Coppie Elettroniche di Non Legame
AX3E
A ATOMO CENTRALE X ATOMI LEGATI E ELETTRONI
DI NON LEGAME
AX2E2
AX4E
ANALOGA FORMULA GENERALE IMPLICA STESSA FORMA,
CON PICCOLE DIFFERENZE
AX4E2
9
I Legami Polari
Def. Definiamo LEGAME POLARE un legame in cui la
condivisione della coppia elettronica è ineguale.
Def. Definiamo ELETTRONEGATIVITÀ, ?, la capacità
che un atomo ha di attrarre verso di sé gli
elettroni quando è impegnato in un legame
covalente.
Def. Definiamo DIPOLO ELETTRICO linsieme di una
carica positiva vicina ad una uguale ma di segno
contrario.
Debye, DCm
10
Le Molecole Polari
Def. Definiamo MOLECOLA POLARE una molecola il
cui momento dipolare non è nullo.
Def. Definiamo MOLECOLA APOLARE una molecola il
cui momento dipolare è nullo.
MOLECOLE POLIATOMICHE
LEGAMIPOLARI
DISPOSIZIONE DEI LEGAMI

• MOLECOLE BIATOMICHE
• Omo atomiche APOLARI
• Etero atomiche POLARI

ALTAMENTE SIMMETRICA
ASIMMETRICA
APOLARE
POLARE
11
Le Molecole Polari
12
Le Molecole Polari
13
Le Molecole Polari
14
Le Molecole Polari
15
Le Molecole Polari
16
Le Molecole Polari
17
La Forza dei Legami
Def. Definiamo ENTALPIA DI LEGAME, ?HB, la
variazione di entalpia che accompagna la
scissione del legame nella molecola allo stato
gassoso.
SCISSIONE
PRESENZA DI DOPPIETTI DI NON LEGAME
I LEGAMI MULTIPLI SONO PIÙ FORTI DI QUELLI SINGOLI
ALLAUMENTARE DEL RAGGIO ATOMICO DIMINUISCE LA
FORZA DI LEGAME
18
Molecole Poliatomiche
ENTALPIA DI LEGAME MEDIA, ?HB
LA RISONANZA STABILIZZA UNA MOLECOLA (6 legami
ibridi in BENZENE gt 3 legami singoli 3 doppi
legami)
TRIPLO LEGAME gt DOPPIO LEGAME gt LEGAME SINGOLO
19
La Lunghezza di Legame
Def. Definiamo LUNGHEZZA DI LEGAME la distanza
tra i centri di due atomi congiunti da un legame
covalente.
