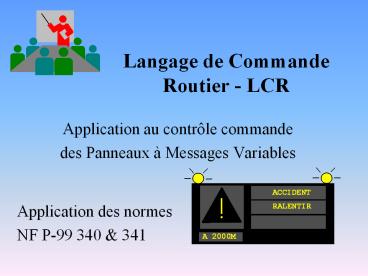

Langage de Commande Routier - LCR

1
Langage de Commande Routier - LCR

• Application au contrôle commande
• des Panneaux à Messages Variables

Application des normes NF P-99 340 341
2
Les familles de commandes

• Commandes de configuration
• Commandes d'exploitation
• Pilotage de l'affichage
• Lecture d'états de l'affichage
• Lecture des alarmes
• Commandes système
• Informations d'exploitation
• Fonctions de maintenance

3
Commandes de configuration

• Configurer les ports séries
• Configurer les identifiants et les mots de passe
• Configurer le site
• Mettre à la date et heure
• Etablir les équivalences topologiques
• Etablir les équivalences symboliques
• Configurer les paramètres permanents
• Définir les tailles des fichiers TRACE
• Configurer les macro-commandes
• Définir les conditions dalerte
• Configurer les messages dalerte
• Configuration logique dun port série
• Configuration globale

4
Commandes de configuration 1

• 1 Configurer les ports séries
• Configurer les identifiants
• Configurer le site
• Mettre à la date et heure
• Etablir les équivalences topologiques
• Etablir les équivalences symboliques
• Configurer les paramètres permanents
• Définir les tailles des fichiers TRACE
• Configurer les macro-commandes
• Définir les conditions dalerte
• Configurer les messages dalerte
• Configuration logique dun port série
• Configuration globale

5
SETU

• Q SETU S (positionner en Standard)
• R SETU 1 PROT99302 XMTL BD1200 PAP ST1
  LG7 TAL0ltLFgtltCRgt
• SETU 2 PROT99302 XMTL BD1200 PAP ST1 LG7
  TAL0ltLFgtltCRgt
• SETU 3 PROT99302 XMTL BD1200 PAP ST1 LG7
  TAL0
• Q SETU BD39600 XMT3P10 TAL310 BD29600
  XMT2C (changer)
• R SETU 1 PROT99302 XMTL BD1200 PAP ST1
  LG7 TAL0ltLFgtltCRgt
• SETU 2 PROT99302 XMTC BD9600 PAP ST1 LG7
  TAL0ltLFgtltCRgt
• SETU 3 PROT99302 XMTP10 BD9600 PAP ST1
  LG7 TAL10
• Q SETU 3 (lire le port 3)
• R SETU 3 PROT99302 XMTP10 BD9600 PAP ST1
  LG7 TAL10
• Q SETU BD19600
• R ?

Si les ports sont configurés matériellement à
1200Bds (SETU BD11200 serait accepté)
6
Commandes de configuration 2

• Configurer les ports séries
• 2 Configurer les identifiants
• Configurer le site
• Mettre à la date et heure
• Etablir les équivalences topologiques
• Etablir les équivalences symboliques
• Configurer les paramètres permanents
• Définir les tailles des fichiers TRACE
• Configurer les macro-commandes
• Définir les conditions dalerte
• Configurer les messages dalerte
• Configuration logique dun port série
• Configuration globale

7
1 - CFID Option déverrouillage local
CFID

• Déverrouillage par clé physique locale
• Q CFID Z
• R CFID
• Q CFID 2DUPONT/MOTUS 3PASS 1DURAND/SECRET
• R CFID 1DURAND/SECRET 2DUPONT/MOTUS 3PASS
• re-verrouillage
• Q CFID
• R ?

8
CFID - Option déverrouillage par mot de passe
constructeur
Ce type de protection est illusoire et donc
fortement déconseillé

• Q CFID IDSUPPLIER/SECRET 3MONMOT
• R CFID 1DURAND/SECRET 2DUPONT/MOTUS 3MONMOT
• Q CFID
• R ?
• Q ID SUPPLIER SECRET
• R !
• Q CFID 3PASS
• R CFID 1DURAND/SECRET 2DUPONT/MOTUS 3PASS

Identification en mode paramètre mode direct
9
Commandes de configuration 3

• Configurer les ports séries
• Configurer les identifiants
• 3 Configurer le site
• Mettre à la date et heure
• Etablir les équivalences topologiques
• Etablir les équivalences symboliques
• Configurer les paramètres permanents
• Définir les tailles des fichiers TRACE
• Configurer les macro-commandes
• Définir les conditions dalerte
• Configurer les messages dalerte
• Configuration logique dun port série
• Configuration globale

10
ST

• Q ST NST123 LOCLe_Pré_Vert CODIL591.S
• R STATUS ADRLNS BTR0 CKS2AF4 CODILN59.S
  CTL0 EDF0 ER100 ER202 ERI0 EVTTRM24/09/97
  131210 GAR003 GAT0 GENSES.P30 INI012
  LOCLe_Pré_Vert MHS0 MOV0 NST0123 RST22 TRM0
  VER101
• Restitution dans l'ordre alphabétique des
  étiquettes de paramètres.

11
Commandes de configuration 4

• Configurer les ports séries
• Configurer les identifiants
• Configurer le site
• 4 Mettre à la date et heure
• Etablir les équivalences topologiques
• Etablir les équivalences symboliques
• Configurer les paramètres permanents
• Définir les tailles des fichiers TRACE
• Configurer les macro-commandes
• Définir les conditions dalerte
• Configurer les messages dalerte
• Configuration logique dun port série
• Configuration globale

12
DT ou DATE

• Q DT 18/Ø3/96 172214 (écriture d'une
  horodate valide)
• R 18/Ø3/96 172214
• Q DT 29/02/97 172214 (écriture d'une
  horodate erronée)
• R ?
• Q DATE
• R 18/Ø3/96 172214

13
Commandes de configuration 5

• Configurer les ports séries
• Configurer les identifiants
• Configurer le site
• Mettre à la date et heure
• 5 Etablir les équivalences topologiques
• Etablir les équivalences symboliques
• Configurer les paramètres permanents
• Définir les tailles des fichiers TRACE
• Configurer les macro-commandes
• Définir les conditions dalerte
• Configurer les messages dalerte
• Configuration logique dun port série
• Configuration globale

14
Principes de léquivalence topologique
15
CFET (1)

• Q CFET AM
• R CFET AMltLFgtltCRgt
• 1ltLFgtltCRgt
• 2ltLFgtltCRgt
• 3ltLFgtltCRgt
• 4ltLFgtltCRgt
• 5ltLFgtltCRgt
• 6
• Le PIP n'est accessible que par les adresses
  constructeur

16
CFET (2)

• Q CFET AM 1.01 1.12 1.23 25
• R !
• Q CFET AMltLFgtltCRgt
• R CFET AM ltLFgtltCRgt
• 1.01ltLFgtltCRgt
• 1.12ltLFgtltCRgt
• 1.23ltLFgtltCRgt
• 4ltLFgtltCRgt
• 25ltLFgtltCRgt
• 6!
• Le PIP n'est plus accessible que par les adresses
  topologiques, seules les 3 lignes de texte et le
  pictogramme sont utilisables.

17
CFET (3)

• Q CFET AM 44 25 36
• R !
• Q CFET
• R CFET AM ltLFgtltCRgt
• 1.01ltLFgtltCRgt
• 1.12ltLFgtltCRgt
• 1.23ltLFgtltCRgt
• 44ltLFgtltCRgt
• 25ltLFgtltCRgt
• 36
• Tous les modules sont accessibles par une adresse
  topologique

18
CFET (4)

• Suppression de toutes les équivalences
  topologiques.
• Q CFET Z
• R !
• Q CFET AM
• R CFET AMltLFgtltCRgt
• 1ltLFgtltCRgt
• 2ltLFgtltCRgt
• 3ltLFgtltCRgt
• 4ltLFgtltCRgt
• 5ltLFgtltCRgt
• 6
• Le PIP n'est plus accessible que par les numéro
  de module constructeur.

19
CFET (5)

• Etablissement des équivalences standard
• Q CFET S
• R !
• 11ltLFgtltCRgt
• 22ltLFgtltCRgt
• 33ltLFgtltCRgt
• 44ltLFgtltCRgt
• 55ltLFgtltCRgt
• 66
• Le PIP n'est plus accessible que par les adresses
  topologiques, tous les modules sont utilisables.

les équivalences standard sont les i des amc i
. j . k ...
20
Commandes de configuration 6

• Configurer les ports séries
• Configurer les identifiants
• Configurer le site
• Mettre à la date et heure
• Etablir les équivalences topologiques
• 6 Etablir les équivalences symboliques
• Configurer les paramètres permanents
• Définir les tailles des fichiers TRACE
• Configurer les macro-commandes
• Définir les conditions dalerte
• Configurer les messages dalerte
• Configuration logique dun port série
• Configuration globale

21
Equivalences symboliques Principes
22
Etablir les équivalences symboliques

• 1 Equivalences dadresses topologiques
• Equivalences daffichage
• de position
• de valeur littérale
• Equivalences déclairage

23
1 Etablissement équivalences adresses topologiques

• Equivalences individuelles
• Q CFES AM Ligne11.0 Ligne21.1 Ligne31.2
  Picto2 Prisme3 Feux4
• R !
• Equivalences de groupe
• Q CFES AM LigneS1. TOUT.
• R !

24
2 - Lecture des équivalences établies

• Q CFES_AM
• R CFES AMltLFgtltCRgt
• Ligne11.0ltLFgtltCRgt
• LigneS1.0ltLFgtltCRgt
• TOUT1.0ltLFgtltCRgt
• Ligne21.1ltLFgtltCRgt
• LigneS1.1ltLFgtltCRgt
• TOUT1.1ltLFgtltCRgt
• Ligne31.2ltLFgtltCRgt
• LigneS1.2ltLFgtltCRgt
• TOUT1.2ltLFgtltCRgt
• Picto2ltLFgtltCRgt
• TOUT2ltLFgtltCRgt
• Prisme3ltLFgtltCRgt
• TOUT3ltLFgtltCRgt
• Feux4ltLFgtltCRgt
• TOUT4

25
Etablir les équivalences symboliques 2

• Equivalences dadresses topologiques
• 2 Equivalences daffichage
• de position
• de valeur littérale
• Equivalences déclairage

26
Etablissement des équivalences daffichage
standard pour le pictogramme

• Q CFES AF AM2 S
• R !
• Q CFES AF AM2
• R CFES AF AM2ltLFgtltCRgt
• 00ltLFgtltCRgt
• ACCI1ltLFgtltCRgt
• DANG2ltLFgtltCRgt
• CHAN3ltLFgtltCRgt
• 4ltLFgtltCRgt
• L905

0 Eteint 1 "Accident" 2 "Danger" 3 "Chantier" 4
"Hauteur limitée" 5 "90"
Les Alias standards existants sont appliqués. Ils
sont modifiables
27
Ajout de symboles

• Q CFES AF AM2 HLIM4 ETEINT0
• R !
• Q CFES AF AM2
• R CFES AF AM2ltLFgtltCRgt
• 00ltLFgtltCRgt
• ETEINT0ltLFgtltCRgt
• ACCI1ltLFgtltCRgt
• DANG2ltLFgtltCRgt
• CHAN3ltLFgtltCRgt
• HLIM4ltLFgtltCRgt
• L905

0 Eteint 1 "Accident" 2 "Danger" 3 "Chantier" 4
"Hauteur limitée" 5 "90"
Il peut y avoir plusieurs alias pour un même code
position constructeur
28
Création dalias pour un groupe de modules

• Effacement des équivalences
• Q CFES AF AM1. Z ou CFES AF AM1. S
• R !
• Etablissement d'équivalences de groupe sur les
  afficheurs littéraux.
• Q CFES AF AM1. ETEINT"" BOU4"BOUCHON A
  400m" (ou ETEINT0)
• R !
• Q CFES AF AM1.
• R CFES AF AM1.0ltLFgtltCRgt
• BOU4"BOUCHON A 400m"ltLFgtltCRgt
• ETEINT0ltLFgtltCRgt
• AM1.1ltLFgtltCRgt
• BOU4"BOUCHON A 400m"
• ETEINT0ltLFgtltCRgt
• AM1.2ltLFgtltCRgt
• BOU4"BOUCHON A 400m"ltLFgtltCRgt
• ETEINT0

29
Etablir les équivalences symboliques 3

• Equivalences dadresses topologiques
• Equivalences daffichage
• de position
• de valeur littérale
• Equivalences déclairage

30
Effacement de toutes les équivalences d'éclairage

• Q CFES EC AM Z
• R !
• Q CFES EC AM2 lecture des équivalences du
  picto
• R CFES EC AM2
• 00ltLFgtltCRgt
• BJltLFgtltCRgt
• BNltLFgtltCRgt
• JCltLFgtltCRgt
• JOltLFgtltCRgt
• NUltLFgtltCRgt
• SDltLFgtltCRgt
• SFltLFgtltCRgt
• TS

9 Alias sont préétablis
31
Etablissement des valeurs standards sur le picto

• Q CFES EC AM2 S
• R !
• Q CFES EC AM2
• R CFES EC AM2ltLFgtltCRgt
• 00ltLFgtltCRgt
• BJltLFgtltCRgt
• BNltLFgtltCRgt
• JC1ltLFgtltCRgt
• JO2ltLFgtltCRgt
• NU0ltLFgtltCRgt
• SDltLFgtltCRgt
• SFltLFgtltCRgt
• TS

Pictogramme 3 niveaux de puissance
lumineuse cec0 gt Mini cec1 gt Normal cec2
gt Maxi
Valeurs préétablies par le constructeur
32
Modification Ajout d'équivalencesAjout dun
symbole.

• Q CFES EC AM2 FOG2 BJ2 BN1 JC0
• R !
• Q CFES EC AM2
• R CFES EC AM2ltLFgtltCRgt
• 00ltLFgtltCRgt
• SDltLFgtltCRgt
• SFltLFgtltCRgt
• TSltLFgtltCRgt
• JC0ltLFgtltCRgt
• NU0ltLFgtltCRgt
• BN1ltLFgtltCRgt
• BJ2ltLFgtltCRgt
• FOG2ltLFgtltCRgt
• JO2

Nouveau symbole
33
Etablissement des valeurs standards sur les
afficheurs littéraux.

• Q CFES EC AM1. S
• R !
• Q CFES EC AM1.
• R CFES EC AM1.0ltLFgtltCRgt
• 00ltLFgtltCRgt
• SDltLFgtltCRgt
• TS0ltLFgtltCRgt
• NU1ltLFgtltCRgt
• JC2ltLFgtltCRgt
• BN3ltLFgtltCRgt
• JO3ltLFgtltCRgt
• BJ4ltLFgtltCRgt
• SF4ltLFgtltCRgt

5 niveaux de puissance lumineuse Le niveau 0 est
réservé au test cec0 gt Test cec1 gt
Mini cec2 gt Moyen bas cec3 gt Moyen
haut cec4 gt Maxi
34
Suite module 1.1module1.2

• AM1.1ltLFgtltCRgt
• 00ltLFgtltCRgt
• SDltLFgtltCRgt
• ...
• ...
• BJ4ltLFgtltCRgt
• SF4ltLFgtltCRgt
• AM1.2ltLFgtltCRgt
• 00ltLFgtltCRgt
• SDltLFgtltCRgt
• ...
• ...
• BJ4ltLFgtltCRgt
• SF4ltLFgtltCRgt

35
Commandes de configuration 7

• Configurer les ports séries
• Configurer les identifiants
• Configurer le site
• Mettre à la date et heure
• Etablir les équivalences topologiques
• Etablir les équivalences symboliques
• 7 Configurer les paramètres permanents
• Définir les tailles des fichiers TRACE
• Configurer les macro-commandes
• Définir les conditions dalerte
• Configurer les messages dalerte
• Configuration logique dun port série
• Configuration globale

36
CFPP

• Q CFPP Z
• R CFPP
• Q CFPP AM4 DV002000
• R ? L'adresse module topologique
• 4 n'existe pas
• Q CFPP S
• R CFPPltLFgtltCRgt
• AM1.0 AT100/20/100/20 CL80/20 DV0ltLFgtltCRgt
• AM1.1 AT100/20/100/20 CL80/20 DV0ltLFgtltCRgt
• AM1.2 AT100/20/100/20 CL80/20 DV0ltLFgtltCRgt
• AMz.z SPC0

Les valeurs prétablies par le constructeur
s'appliquent
Les valeurs prétablies par le constructeur sont
établies et s'appliquent, CFPP S n'est qu'une
facilité d'édition
37
CFPP Suite

• Q CFPP AM1.2 ATZ
• R CFPPltLFgtltCRgt
• AM1.0 AT100/20/100/20 CL80/20 DV0ltLFgtltCRgt
• AM1.1 AT100/20/100/20 CL80/20 DV0ltLFgtltCRgt
• AM1.2 CL80/20 DV0ltLFgtltCRgt
• AMz.z SPC60
• CFPP AM1. AT0
• R CFPPltLFgtltCRgt
• AM1.0 AT0 CL80/20 DV0ltLFgtltCRgt
• AM1.1 AT0 CL80/20 DV0ltLFgtltCRgt
• AM1.2 AT0 CL80/20 DV0ltLFgtltCRgt
• AMz.z SPC60

Suppression du paramètre AT
modification de groupe
38
Commandes de configuration 8

• Configurer les ports séries
• Configurer les identifiants
• Configurer le site
• Mettre à la date et heure
• Etablir les équivalences topologiques
• Etablir les équivalences symboliques
• Configurer les paramètres permanents
• 8 Définir les tailles des fichiers TRACE
• Configurer les macro-commandes
• Définir les conditions dalerte
• Configurer les messages dalerte
• Configuration logique dun port série
• Configuration globale

39
Configurer la taille des fichiers Trace
Affectation du solde aux états daffichage

• Q CFF IC8 IQ2 IR2 IM2 IP
• R CFF IC8 IM2 IP18 IQ2 IR2 IS0 ML0

• Traces des Commandes
• Traces des Questions
• Traces des Réponses
• Traces des Positions
• Traces des Maintenances
• Traces Systèmes

La mémoire disponible pour les fichiers trace est
de 32K en classe 2
40
Commandes de configuration 9

• Configurer les ports séries
• Configurer les identifiants
• Configurer le site
• Mettre à la date et heure
• Etablir les équivalences topologiques
• Etablir les équivalences symboliques
• Configurer les paramètres permanents
• Définir les tailles des fichiers TRACE
• 9 Configurer les macro-commandes
• Définir les conditions dalerte
• Configurer les messages dalerte
• Configuration logique dun port série
• Configuration globale

41
CFMP 1

• La macro-commande contient une liste de
• Commandes d'affichage PA
• Macro-commandes PM
• Chaque ligne peut contenir une temporisation qui
  s'execute avant la commande contenue dans la
  ligne
• Une ligne de commande PA ne contient qu'une seul
  AM

42
CFMP 2

• Q CFMP NEUTRE APA AM. AF0
• R NEUTRE/1 PA AM. AF0
• Création macro NEUTRE
• Q CFMP REPLI APM NEUTRE
• R REPLI/1 PM NEUTRE
• Création macro REPLI
• Q CFMP BOUCHON APA AM1.1 AFBOU4" AM1.2
  AF"RALENTIR"
• R BOUCHON/1 PA AM1.1 AM1.1 AFBOU4" AM1.2
  AF"RALENTIR"
• Création macro BOUCHON
• Q CFMP BOUCHON APM NEUTRE TP500
• R BOUCHON/1 PA AM1.1 AFBOU4" AM1.2
  AF"RALENTIR
• BOUCHON/2 PM NEUTRE TP500ltLFgtltCRgt
• Ajout à la macro BOUCHON

43
CFMP 3

• Q CFMP BOUCHON 2 APA AMPICTO AFDANG
• R BOUCHON/1 PA AM1.1 AFBOU4" AM1.2
  AF"RALENTIRltLFgtltCRgt
• BOUCHON/2 PA AMPICTO AFDANGltLFgtltCRgt
• BOUCHON/3 APM NEUTRE TP500
• Insertion à la ligne 2 d'une nouvelle commande
• Q CFMP BOUCHON 3 M1
• R BOUCHON/1 APM NEUTRE TP500ltLFgtltCRgt
• BOUCHON/2 PA AM1.1 AFBOU4" AM1.2
  AF"RALENTIRltLFgtltCRgt
• BOUCHON/3 PA AMPICTO AFDANG
• Déplacement de la ligne 3 vers la ligne 1
• Q CFMP BOUCHON 2 Z
• R BOUCHON/1 APM NEUTRE TP500ltLFgtltCRgt
• BOUCHON/2 PA AM1.1 AFBOU4" AM1.2
  AF"RALENTIR
• Suppression de la ligne 3

44
Commandes de configuration 10

• Configurer les ports séries
• Configurer les identifiants
• Configurer le site
• Mettre à la date et heure
• Etablir les équivalences topologiques
• Etablir les équivalences symboliques
• Configurer les paramètres permanents
• Définir les tailles des fichiers TRACE
• Configurer les macro-commandes
• 10 Définir les conditions dalerte
• Configurer les messages dalerte
• Configuration logique dun port série
• Configuration globale

45
CFAL

• Q CFAL Y GATgt EDFgt MHSgt

• à chaque ouverture de porte
• à chaque disparition de l'EDF
• à l'apparition ou à la disparition d'une erreur
  module.
• R CFAL Y EDFgt GATgt MHSgt

46
Commandes de configuration 11

• Configurer les ports séries
• Configurer les identifiants
• Configurer le site
• Mettre à la date et heure
• Etablir les équivalences topologiques
• Etablir les équivalences symboliques
• Configurer les paramètres permanents
• Définir les tailles des fichiers TRACE
• Configurer les macro-commandes
• Définir les conditions dalerte
• 11 Configurer les envois dalerte
• Configuration logique dun port série
• Configuration globale

47
STAL

• Q ST AL Z
• R ST AL ACTN NEUT0 REP0 PORT2
• Q STAL REP2 NEUT5 PORT2/75
• R ST AL ACTN NEUT5 REP2 PORT2/75
• Q ST AL PROT1N M1ATZ//0/10 M2ATE0DT0,,0320496
  207/CON/0/400 PROT22 M3TC_IDDUPONT/SECRET _ E
  //0/20 PROT4N M4///10 M5AT_H/OK/10/10
• R ST AL ACTN REP5 NEUT5 PORT2/75 PROTN
  M1ATZ//0/10 M2ATE0DT0,,0320496207/CON/0/400
  PROT2 M3TC_IDDUPONT/SECRET _ E //0/20 PROTN
  M4///10 M5AT_H/OK/10/10
• Q ST AL ACTO
• R ST AL ACTN REP5 NEUT5 PORT2/75 PROTN
  M1ATZ//0/10 M2ATE0DT0,,0320496207/CON/0/400
  PROT2 M3TC_IDDUPONT/SECRET _ E //0/20 PROTN
  M4///10 M5AT_H/OK/10/10

48
Commandes de configuration 12

• Configurer les ports séries
• Configurer les identifiants
• Configurer le site
• Mettre à la date et heure
• Etablir les équivalences topologiques
• Etablir les équivalences symboliques
• Configurer les paramètres permanents
• Définir les tailles des fichiers TRACE
• Configurer les macro-commandes
• Définir les conditions dalerte
• Configurer les messages dalerte
• 12 Configuration logique dun port série
• Configuration globale

49
SET
Q SET CRN ECHOO R SET ECHOO CRN
50
Commandes de configuration 13

• Configurer les ports séries
• Configurer les identifiants
• Configurer le site
• Mettre à la date et heure
• Etablir les équivalences topologiques
• Etablir les équivalences symboliques
• Configurer les paramètres permanents
• Définir les tailles des fichiers TRACE
• Configurer les macro-commandes
• Définir les conditions dalerte
• Configurer les messages dalerte
• Configuration logique dun port série
• 13 Configuration globale

51
Configuration globale
Réalise dans l'ordre CFAL S, CFET S, CFES S, CFF
S, CFMP S, CFPP S ou CFAL Z, CFET Z CFES Z, CFF
Z, CFMPZ, CFPP Z
Q CF S ou CF Z R
52
Commandes dexploitation

• Piloter laffichage (pilotage)
• Lire les états daffichage (état)
• Lire le Status (alarme)
• Lire le status temps réel (alarme)
• Lire la date (état)
• Interrompre un mouvement en cours (pilotage)
• Interrompre une réponse en cours (pilotage)
• Téléchargement de commande (pilotage)
• Réinitialisation du PIP (pilotage)

53
Commandes dexploitation 1

• 1 Piloter laffichage (pilotage)
• Lire les états daffichage (état)
• Lire le Status (alarme)
• Lire le status temps réel (alarme)
• Lire la date (état)
• Interrompre un mouvement en cours (pilotage)
• Interrompre une réponse en cours (pilotage)
• Téléchargement de commande (pilotage)
• Réinitialisation du PIP (pilotage)

54
Piloter l'affichage

• Commande PA et P1
• Concerne tous types de panneaux
• Commande de PM
• Macro commande

55
Adressage des modules
56
Affichage
57
Commande PA (1)
Utilisation des adresses topologiques et codes
positions, et codes éclairages

• Q PA AM AF0
• R !
• Q PA AM1. EC1 AM2 EC0
• R !
• Q PA AM1.0 AF"BOUCHON" AM1.1 AF"A 10KM"
  AM2 AF2
• R !

Effacement de tous les modules
littéraux éclairage mini (cec1) Picto éclairage
mini (cec0)
Affichage sur les deux premières lignes Picto en
position "Danger" cpc2 L'éclairage mini devient
effectif
58
Eclairage
59
Commande PA (2)
Utilisation des symboles d'adresse , de codes
positions, de codes éclairages

• Q PA AMTout AF0
• R !
• Q PA AMLIGNES ECNU AMPICTO ECNU
• R !
• Q PA AMLIGNE1 AFBOU4 AMPicto AFDANG
• R !

Effacement de tous les modules en panachant codes
et symboles
Modules littéraux et picto en position éclairage
mini (cec1 et cec0)
Affichage sur la première ligne de "Bouchon à
400m" Picto en position Danger L'éclairage de
nuit devient effectif
60
Commande PA (3)

• Q PA AM1.0 AF"BOUCHON" est équivalent à
• Q PA AM1.0 AF"BOUCHON" CL0 DV0 ATD
• R !
• Q PA AM1.0 AFBOU4 CLD DVD
• Le paramètre du CFPP s'appliquent
• S'ils n'ont pas été définis ce sont les
  paramètres constructeurs par défaut qui
  s'appliquent (ceux établis après un CFPP S)
• Q PA AM1.0 AFBOU4 CL80/20 DV600
• R !
• Les valeurs particulières s'appliquent.

61
Commande PA (4)

• Q PA AM1.0 AF"BOUCHON AM1.1 AF"A 400m"
  DV300
• R !
• Le paramètre DV ne s'applique qu'à la ligne 2,
  la ligne 1 a un DV infini
• Q PA AM1.0 AF"Attention"/BOU4 ATD
• R !
• Les paramètres du CFDD s'appliquent.
• Q PA AM1.0 AF"Attention"/BOU4
  AT100/10/100/10
• R !
• Les paramètres particuliers s'appliquent.

62
Commande PA et P1 (5)

• Q PA AMTous AF0
• R !
• Q P1 AMTous AF0
• R à
• PA et P1 ont le même effet.
• La réponse à une commande P1 est le STR si la
  commande est acceptée, un acquit court négatif
  dans le cas contraire.
• La valeur du STR restituée est celle en cours
  lors de l'interprétation de la commande (avant
  l'exécution)

63
Commande PM
Lancement de la macro BOUCHON

• Q PM BOUCHON
• R !
• Q PM
• R PM BOUCHON
• Q PM
• R PM

La macro BOUCHON est en cours d'exécution, la
tempo de 5 secondes permettant au prisme de
revenir au NEUTRE s'écoule.
La macro BOUCHON est éxécutée, il n'y a plus de
macro en cours
64
Commandes dexploitation 2

• Piloter laffichage (pilotage)
• 2 Lire les états daffichage (état)
• Lire le Status (alarme)
• Lire le status temps réel (alarme)
• Lire la date (état)
• Interrompre un mouvement en cours (pilotage)
• Interrompre une réponse en cours (pilotage)
• Téléchargement de commande (pilotage)
• Réinitialisation du PIP (pilotage)

65
Lire les états daffichage

• PE Lire les états en utilisant les entrées de
  la table des symboles
• PS Lire les états en utilisant les sorties de
  la table des symboles

66
Commandes PE ou PS

• Pour un module désigné
• ou
• Pour chacun des modules d'un groupe désigné
• Lire l'état d'un paramètre particulier
• AF Affichage
• MM Mouvement en cours
• DV Durée de validité / restante
• EC Eclairage commandé / réel
• CL Valeur de clignotement
• AT Valeur de l'alternat
• ou
• Lire l'état de tous les paramètres

67
Commande PE
Q PA AM AF0 R ! Q PA AM1.0 AF"Bouchon
" AM1.1 AF"A 400m" R !
Q PE AM1.0 AF R AM1.0 AF "Bouchon" Q PE
AM1. R AM1.0 AF "Bouchon"ltLFgtltCRgt
AM1.1 AF "A 400m"ltLFgtltCRgt AM1.2 AF "" Q
PE AM1.0 DV R AM1.0 Q PE AM1.0 MM R
AM1.0 MM"0K"
Lecture de l'affichage d'un module
Lecture de l'affichage de tous les modules
littéraux
Lecture de la durée de validité d'un module (DV0
pas restitué)
Lecture de l'état d'un module
68
Commande PS (1)

• Restitution de l'adresse module
• L'adresse module restituée est toujours une
  adresse module topologique (l'adresse utilisée
  dans la commande de pilotage peut être un alias
  de groupe)

• Restitution de la valeur d'affichage

69
Commande PS (2)
Restitution des adresses modules et des affichages
PS AM1. AF AM1.0 AFBOU4ltLFgtltCRgt AM1.1
AFETEINTltLFgtltCRgt AM1.2 AFETEINTà
PS AM1. AF AM1.0 AFBOU4ltLFgtltCRgt AM1.1
AF"DANGER"ltLFgtltCRgt AM1.2 AFETEINTà
Q PA AM1.1 AF"DANGER" R !
70
Commande PS (3)

• Restitution de la valeur d'éclairage

Note ne peut suivre les mêmes régles que AF du
fait de AU qui n'impose pas un éclairage
particulier. ECAU (symbole) justifie que l'on
dispose d'un retour en symbolique, tant que faire
se peut.
71
Commande PS (4)
Commande par code
Valeur d'éclairage
Q PS AMLigne1 EC R AMLigne1 EC1/1à
Commande par symbole. Equivalence biunivoque.
Q PA AMLignes ECNU R !
Q PS AMLigne1 EC R AMLigne1 ECNU/NUà
Commande par symbole. Equivalence NON biunivoque.
Q PA AMLignes ECBJ R !
Q PS AMLigne1 EC R AMLigne1 ECBJ/4à
72
Commande PS (5)
Commande par symbole Eclairage au niveau 1
Valeur d'éclairage
Q PS AMLigne1 EC R AMLigne1 ECAU/NUà
Commande par code Eclairage au niveau 4
Q PS AMLigne1 EC R AMLigne1 ECAU/4à
73
Commande PS (6)
durée de validité
Q PA AMLignes AFBou4 DV001000 R !
5 minutes plus tard
Q PS AMLigne1 DV R AMLigne1
DV001000/000500 Q PS AMLigne1 AF R
AM1.0 AFBou4à
6 minutes plus tard
Q PS AMLigne1 DV R AMLigne1 DV
001000/000000 Q PS AMLigne1 AF R AM1.0
AF0à
74
Commande PSétat de mouvement 1
Q PA AMPicto AFDANG AMPrisme AF500 R !
Q CFES AF AM2 (Picto) R CFES AF
AM2ltLFgtltCRgt 00ltLFgtltCRgt
ACCI1ltLFgtltCRgt DANG2ltLFgtltCRgt
CHAN3ltLFgtltCRgt 4ltLFgtltCRgt L905 Q
CFES AM3 (Prisme) R CFES AF AM3ltLFgtltCRgt
00ltLFgtltCRgt 5001ltLFgtltCRgt 1002
1 seconde plus tard
Q PS AMPrisme MM R PS AM3 MM001/003à
3 secondes plus tard Le prisme n'est pas en
position
Q PS AMPrisme MM R PS AM3 MM004/003m
Si 3 secondes plus tard, le prisme avait été en
position
Q PS AMPrisme MM R PS AM3 MMOKà
75
Commande PSétat de mouvement 2
Le 2ème caractère de la première ligne est en
panne MHS1.0.2/011 ERIIs011/1.0.2/v La panne a
conduit le panneau au Repli
Le module était déclaré en panne au moment de
l'interprétation de la commande.
Q PA AMLigne1 AFBou4 R ?
La tentative de positionnement du module en panne
conduit à nouveau au Repli
Q PS AM1.0 MM R AM1.0 MM005/001H
ERI Test 8xx gt le bit 5 du STR est levé
Q TST XX AM1 AF"MESSAGE D'ESSAI" R TST XX
AM1 AF"MESSAGE D'ESSAI"
Q PS AM1.0 MM R AM1.0 MMFMm
76
Commandes dexploitation 3

• Piloter laffichage (pilotage)
• Lire les états daffichage (état)
• 3 Lire les Status (alarme)
• Lire le status temps réel (alarme)
• Lire la date (état)
• Interrompre un mouvement en cours (pilotage)
• Interrompre une réponse en cours (pilotage)
• Téléchargement de commande (pilotage)
• Réinitialisation du PIP (pilotage)

77
Lire les Status (alarme)

• Status complet de premier niveau
• Restitue tous les éléments
• Status partiel de premier niveau
• Restitue les éléments concernés par le STR BTR,
  CTL, EDF, ERI, GAR, GAT, INI, MHS, MOV, RST, TRM
• Status partiel de second niveau
• Restitue l'élément demandé

ST
ST STR
ST,BTR ST,CKS ST,EDF ST,ERI ST,GAT ST,MHS ST,MOV S
T,VER
78
Lecture du Status complet
Status complet de premier niveau Q ST R
STATUS ADRLNS BTR0 CKS2AF4 CODILN59.S CTL0
EDF0 ER100 ER202 ERIIs552/1.0.1/v 0
EVTTRM24/09/97 131210 GAR003 GAT0
GENSES.P30 INI012 LOCLe_Pré_Vert MHS
1.0.1/552 MOV0 NST0123 RST22 TRM0
VER101 Status complet de premier niveau Q ST
STR R STATUS BTR0 CTL0 EDF0 ERI0 GAR003
GAT0 INI012 MHS1.0.1/552 MOV0 RST22
TRM0 Status partiel de second niveau Q ST
MHS R STATUS MHS 1.0.1/552 1.0.7/552 1.2.3/552
L'erreur la plus récente
79
Commandes dexploitation 4

• Piloter laffichage (pilotage)
• Lire les états daffichage (état)
• Lire le Status (alarme)
• 4 Lire le status temps réel (alarme)
• Lire la date (état)
• Interrompre un mouvement en cours (pilotage)
• Interrompre une réponse en cours (pilotage)
• Téléchargement de commande (pilotage)
• Réinitialisation du PIP (pilotage)

80
stR0 - fonctionnement
81
Lecture du stR0

• La réponse à la commande P1 est le stR0 seul.
• Q P1
• R à
• Les réponses à PE et PS se terminent par le stR0
• Q PS AM1.0 MM
• R AM1.0 MMFMd

Aucune erreur
Erreur majeure Erreur mineure
La valeur du stR0 restituée est celle en cours
lors de l'interprétation de la commande (avant
l'exécution)
82
Commandes dexploitation 5

• Piloter laffichage (pilotage)
• Lire les états daffichage (état)
• Lire le Status (alarme)
• Lire le status temps réel (alarme)
• 5 Lire la date (état)
• Interrompre un mouvement en cours (pilotage)
• Interrompre une réponse en cours (pilotage)
• Téléchargement de commande (pilotage)
• Réinitialisation du PIP (pilotage)

83
Lire la date

• Q DATE
• R 18/Ø3/96 172214
• Q DT
• R 18/Ø3/96 172219

84
Commandes dexploitation 6

• Piloter laffichage (pilotage)
• Lire les états daffichage (état)
• Lire le Status (alarme)
• Lire le status temps réel (alarme)
• Lire la date (état)
• 6 Interrompre un mouvement en cours (pilotage)
• Interrompre une réponse en cours (pilotage)
• Téléchargement de commande (pilotage)
• Réinitialisation du PIP (pilotage)

85
Interrompre un mouvement en cours

• Q PA AMPicto AFDANG AMPrisme AF1
• R !
• Le picto passe en position Danger, le prisme
  commence à tourner.
• Q BK
• R !
• Le prisme s'arrête en position intermédiaire (si
  son mouvement est interruptible).
• Q BK S
• R !
• Tous les modules sont positionnés au Neutre
  (Position 0).

86
Commandes dexploitation 7

• Piloter laffichage (pilotage)
• Lire les états daffichage (état)
• Lire le Status (alarme)
• Lire le status temps réel (alarme)
• Lire la date (état)
• Interrompre un mouvement en cours (pilotage)
• 7 Interrompre une réponse en cours (pilotage)
• Téléchargement de commande (pilotage)
• Réinitialisation du PIP (pilotage)

87
Interruption des réponses
Q CFES EC AM1. R CFES EC AM1.0ltLFgtltCRgt 00lt
LFgtltCRgt SDltLFgtltCRgt TS0ltLFgtltCRgt NU1ltLFgtltCRgt JC2
ltLFgtltCRgt BN3ltLFgtltCRgt JO3ltLFgtltCRgt BJ4ltLFgtltCRgt AM
1.1ltLFgtltCRgt 00ltLFgtltCRgt Q R !

Comme nimporte quelle autre commande, la
commande vide interrompt la réponse en cours
La commande vide a un alias VIDE
88
Commandes dexploitation 8

• Piloter laffichage (pilotage)
• Lire les états daffichage (état)
• Lire le Status (alarme)
• Lire le status temps réel (alarme)
• Lire la date (état)
• Interrompre un mouvement en cours (pilotage)
• Interrompre une réponse en cours (pilotage)
• 8 Téléchargement de commande (pilotage)
• Réinitialisation du PIP (pilotage)

89
Téléchargement de commande-Alerte

• Le PIP peut lorsquune condition dalerte est
  réalisée envoyer un message libre ou une commande
  TC E suivi du message dalerte standard

CFAL Y EDFgt GATgt MHSgt STAL M3IDDUPONT/SECRET_M3
TC_ E //0/20
Lors de la disparition de lEDF le PIP émet Q
ID DUPONT/ SECRET TC E 16/09/97 105827
ILN59.S SYST EDF1 Le bit 4 du STR du pilote est
positionné R ! Le Bit 4 du STR retombe
(l'alerte est acquittée)
90
Commandes dexploitation 9

• Piloter laffichage (pilotage)
• Lire les états daffichage (état)
• Lire le Status (alarme)
• Lire le status temps réel (alarme)
• Lire la date (état)
• Interrompre un mouvement en cours (pilotage)
• Interrompre une réponse en cours (pilotage)
• Téléchargement de commande (pilotage)
• 9 Réinitialisation du PIP (pilotage)

91
Commande INIT
Q INIT R ! Tous les périphériques hardware
internes ou externes sont réinitialisés, Q
INIT ZF R ! Les fichiers Trace sont éffacés
92
Commandes système

• Lire les caractèristiques de léquipement
• Obtenir la liste des commandes implantées
• Lire les fichiers TRACE
• Espionner un port de communication
• Utiliser des commandes privatives

93
Commandes système 1

• 1 Lire les caractéristiques de léquipement
• Obtenir la liste des commandes implantées
• Lire les fichiers TRACE
• Espionner un port de communication
• Utiliser des commandes privatives

94
ST LCPI 1

• Ecriture ou lecture des informations utilisateur

• ST LCPI USR
• Lecture des informations constructeur
• relatives à des modules externes
• ST LCPI SITEXT/I
• relatives à des modules internes
• ST LCPI SITINT/I
• relatives à des algorithmes
• ST LCPI SITALG/I
• Lecture de toutes les informations
• ST LCPI

95
ST LCPI 2
Q ST LCPI USRPMV sur portique R ST
LCPISRltLFgtltCRgt Autoroute A1 Sens Paris-Lille
ltLFgtltCRgt PR 169.5 ( 2 voies)ltLFgtltCRgt PMV sur
portique Q ST,LCPI,USR,2,PR 169.5 (3 Voies) R
ST LCPI SRltLFgtltCRgt Autoroute A1 Sens
Paris-LilleltLFgtltCRgt PR 169.5 (3
Voies)ltLFgtltCRgt PMV sur portique Q
ST,LCPI,USR,3,Z R ST LCPI SRltLFgtltCRgt Autoroute
A1 Sens Paris-LilleltLFgtltCRgt PR 169.5 (3 Voies)
Ajout d'une ligne
Modificationde la ligne 2
Suppression de la ligne 3
96
Q ST LCPI R ST LCPI SITEXT CTLCLE TBLAM
/n de ModulesltLFgtltCRgt 1ligne de texte haut
droiteltLFgtltCRgt 2ligne de texte centre
droiteltLFgtltCRgt 3ligne de texte bas
droiteltLFgtltCRgt 4double feu lumineux clignotant
ltLFgtltCRgt 5pictogramme haut gaucheltLFgtltCRgt 6prism
e bas gaucheltLFgtltCRgt ltLFgtltCRgt ST LCPI
SITEXT/1/2/3 CTLCLE TBLAFltLFgtltCRgt 15
caractères du jeu J6 ltLFgtltCRgt ST LCPI SITEXT4
CTLCLE TBLAFltLFgtltCRgt 0Eteint ltLFgtltCRgt
1Allumé ltLFgtltCRgt ST LCPI SITEXT/5 CTLCLE
TBLAF /codes positionltLFgtltCRgt Øposition éteint
ltLFgtltCRgt 1picto "accident "ltLFgtltCRgt 2picto
"danger "ltLFgtltCRgt 3picto "chantier "
ltLFgtltCRgt 4picto "hauteur limitée "
5limitation à 90KM/hltLFgtltCRgt ltLFgtltCRgt
Eléments externes aux PIP Table AM
Eléments externes aux PIP Table AF
97
ST LCPI SITEXT/6 CTLCLE TBLAF /codes
positionltLFgtltCRgt 0position videltLFgtltCRgt 1pictogr
amme " A 500m "ltLFgtltCRgt 2pictogramme " A 1000m
"ltLFgtltCRgt ltLFgtltCRgt ST LCPI SITEXT/1/2/3 CTLCLE
TBLEC /Eclairage littérauxltLFgtltCRgt 0TestltLFgtltCRgt
1MiniltLFgtltCRgt 2Moyen basltLFgtltCRgt 3Moyen
hautltLFgtltCRgt 4MaxiltLFgtltCRgt ltLFgtltCRgt ST LCPI
SITEXT/4 CTLCLE TBLEC /Eclairage
feuxltLFgtltCRgt 0NormalltLFgtltCRgt ltLFgtltCRgt ST LCPI
SITEXT/5 CTLCLE TBLEC /Eclairage
pictoltLFgtltCRgt 0MiniltLFgtltCRgt 1NormalltLFgtltCRgt 2Ma
xilltLFgtltCRgt ltLFgtltCRgt
Eléments externes aux PIP Table AF
Eléments externes aux PIP Table EC
98
ST LCPI SITEXT/6 CTLCLE TBLEC /Eclairage
prismeltLFgtltCRgt 0sansltLFgtltCRgt ltLFgtltCRgt ST LCPI
SITINT CTLCLL TBLAM /Eléments
surveillésltLFgtltCRgt 1.r.x.y ST/MHS caractère de
rang"r" pixel x, y du modules 1ltLFgtltCRgt 2.r.x.y
ST/MHS caractère de rang"r" pixel x, y du modules
2ltLFgtltCRgt 3.r.x.y ST/MHS caractère de rang"r"
pixel x, y du modules 3ltLFgtltCRgt 6.1 ST/MHS
moteur prismeltLFgtltCRgt b.1 ST/BTR batterie
horlogeltLFgtltCRgt b.2 ST/BTR batterie
mémoiresltLFgtltCRgt c.1 ST/MHS cellule de contrôle
de luminosité e.1 ST/EDF Disjoncteur
différentiel ltLFgtltCRgt g.1 ST/GAT porte coffret
de contrôleltLFgtltCRgt g.2 ST/GAT porte accès
portiqueltLFgtltCRgt x.1 ST/MHS transmission PIP -
modules d'affichageltLFgtltCRgt t.1 ST/TRM interface
TERMINALltLFgtltCRgt t.2 ST/TRM interface
MODEMltLFgtltCRgt z.zEnsemble PIP ltLFgtltCRgt
Eléments Internes au PIP Table AM
99
Ne devrait concerner que les FAV
ST LCPI SITALG CTLCLI TBL /Algorithmes
d'action localeltLFgtltCRgt a.1SI pos.Fav11 ET
Fav21 ALORS forcer "REPLI"ltLFgtltCRgt ltLFgtltCRgt ST
LCPI USR ltLFgtltCRgt Autoroute A1 Sens Paris-Lille
ltLFgtltCRgt PR 169.5 ( 3 voies)ltLFgtltCRgt PMV sur
portique
Algorithme interne
Informations utilisateurs
100
Commandes système 2

• Lire les caractèristiques de léquipement
• 2 Obtenir la liste des commandes implantées
• Lire les fichiers TRACE
• Espionner un port de communication
• Utiliser des commandes privatives

101
ST LCOM
Q ST LCOM R Commande,Paramètre...ltLFgtltCRgt Pa
ramètre Valeur admissible...ltLFgtltCRgt Paramètre
Valeur admissible...ltLFgtltCRgt Paramètre Valeur
admissible...ltLFgtltCRgt ... ... Commande,Paramètr
e...ltLFgtltCRgt ....
102
Commandes système 3

• Lire les caractèristiques de léquipement
• Obtenir la liste des commandes implantées
• 3 Lire les fichiers TRACE
• Espionner un port de communication
• Utiliser des commandes privatives

103
TRACE 1

• Traces des Commandes Commandes acceptées
• Traces des Questions Toutes commandes reçues
• Traces des Réponses Toutes réponses renvoyées
• Traces des Positions Tout changement d'état d'un
  module
• Traces des Maintenances Tout changement d'état du
  STATUS et STR
• Traces Systèmes Messages constructeur
• Toutes les Traces Toutes les Traces

104
TRACE 2
Q TRACE N4 UC R 08/10 12172856 C DATE
IDSECRET/ 08/10/97 121900ltLFgtltCRgt 08/10
12225502 C PltLFgtltCRgt 08/10 13101004 C
TRACE N9 UMltLFgtltCRgt 08/10 13250041 C
DT Q TRACE N3 UC T08/10/97 132000 R
08/10 12225502 C PltLFgtltCRgt 08/10
12225510 C STltLFgtltCRgt 08/10 13101004
C TRACE N9 UM Q TRACE N4 UR R 08/10
12172856 R 08/10/97 121900ltLFgtltCRgt
08/10 12225502 R m ltLFgtltCRgt 08/10
12225510 R ? 08/10 13101004 R !
4 dernières lignes des commandes acceptées
3 dernières lignes des commandes acceptées
précédant 13h20
4 dernières lignes des Traces des réponses
Ne contient pas les réponses à CFID ni à TRACE
105
4 dernières lignes des Traces de Positions
Q TRACE N4 UP R 08/10 12172856 P PE
AM1.0 AF0ltLFgtltCRgt 08/10 12172856 P PE
AM1.1 AF0ltLFgtltCRgt 08/10 12172856 P PE
AM1.2 AF0ltLFgtltCRgt 08/10 12225502 P PE
AM1.1 AF"Bouchon à 400m" CL80/20 Q
TRACE N4 UM R 08/10 12172856 M
ERIIs518/c.1ltLFgtltCRgt 08/10 1217281035
STRmltLFgtltCRgt 08/10 13001800 M
EDF1ltLFgtltCRgt 08/10 13071535 M EDF0
Demande des 2 dernières lignes de la trace
Système S Q TRACE 2 S R 08/10 12172856
S 004 File not foundltLFgtltCRgt 08/10
12225502 S Floating point error Overflow

Les traces de position ont la forme d'une réponse
à PE qui concernerait le module ayant changé
d'état (précédé de "PE") Tous les paramètres sont
restitués (sauf s'ils valent 0)
4 dernières lignes des Traces de maintenance
2 dernières lignes des traces systèmes
106
Commandes système 4

• Lire les caractèristiques de léquipement
• Obtenir la liste des commandes implantées
• Lire les fichiers TRACE
• 4 Espionner un port de communication
• Utiliser des commandes privatives

107
VT
Q VT t.2 240 R ! Tous les caractères émis ou
reçu sur le port dont l'adresse module
constructeur est t.2 sont renvoyés sur le port
demandeur. La fonction est interrompue au delà
des 240 secondes ou après reception d'une
commande quelquonque.
108
Commandes système 5

• Lire les caractèristiques de léquipement
• Obtenir la liste des commandes implantées
• Lire les fichiers TRACE
• Espionner un port de communication
• 5 Utiliser des commandes privatives

109
TST
Le caractère 2 de la première ligne d'affichage
est défaillant. Une tentative de positionnement a
provoqué une erreur majeure et conduit le panneau
au repli.
Forçage de l'affichage sur un module défaillant
Q P R m (erreur majeure) Q TST FORC
AM1.0 AF"XXXXXXXXXXXXXXX" R ! Q PE AM1.0
MM R AM1.1 MMFMp (erreur majeur et
mineure) Q ST ERI R ST ERITS8??/1.0.2
Is010/1.0
TST a provoqué une erreur TEST (fsgTS8) qui lève
le bit 5 du STR
Une commande TST sur un module d'affichage
positionne FM
110
Identification préalable

• (protection de commande)
• Mode direct
• Mode paramètre
• Mode datagramme

111
ID
Q CFID 1DURAND/SECRET R CFID
1DURAND/SECRET Q ID SECRET R ! Q DT R
18/Ø3/96 172214 Mode direct Q DT
IDDURAND/SECRET 18/Ø3/96 172214 R 18/Ø3/96
172214 Mode paramètre Q IDDURAND/SECRET DT
18/Ø3/96 172214 R ! Mode datagramme Q
IDDURAND/SECRET DT 18/13/96 172214 (date
invalide) R ? Mode datagramme (la commande DT
est considérée comme un paramètre de ID)
112
Paramètre R
Paramètre de non réponse R0N
Q DT IDDURAND/SECRET 18/Ø3/96 172214 RO R
18/Ø3/96 172214 Q DT IDDURAND/SECRET
18/Ø3/96 172214 RN R Pas de réponse
113
Affichage et EDF
114
Repli
Affichage sur module en défaut

• Une commande d'affichage sur un module en défaut
  conduit au REPLI
• de l'ensemble des modules d'affichage.
• REPLI
• C'est l'état défini par la macro  REPLI  pour
  les modules concernés
• C'est l'état REPLI prédéfini par le constructeur
  pour les modules non concernés
• Les modules dont le fonctionnement est correct
  reste activable
• Les modules défaillant peuvent être
  éventuellement forcés par une commande privative.


115
Temps de réponse
et de recouvrement
116
Comportement face à une nouvelle commande
