GENERALITES

1
GENERALITES

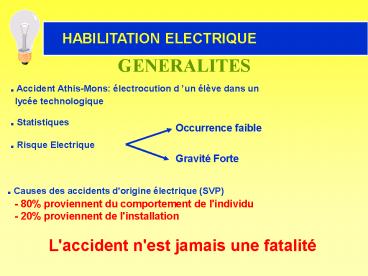

. Accident Athis-Mons électrocution d un élève
dans un lycée technologique
. Statistiques
. Risque Electrique
. Causes des accidents d'origine électrique
(SVP) - 80 proviennent du comportement de
l'individu - 20 proviennent de l'installation
L'accident n'est jamais une fatalité
2
LISTE DES ENS DONT LA SOURCE EST D ORIGINE
ELECTRIQUE

3
TEXTES REGLEMENTAIRES ET NORMES
. CEI (Mondial) Commission Électrotechnique
International
. CENELEC (Européen) Comité Européen de
Normalisation en Électricité
. UTE (Français) Union technique de
l électricité AFNOR Association Française de
Normalisation
4
(No Transcript)
5
(No Transcript)
6
TEXTES REGLEMENTAIRES ET NORMES
. Norme homologuée
. Norme expérimentale
. Fascicules de documentation
7
DANGERS DU COURANT ELECTRIQUE
Les différentes possibilités de subir un choc
électrique
. Par contact direct contact d une personne
avec une partie active d un circuit électrique
(normalement sous tension)
- entre deux parties actives - entre une partie
active et la terre
. Par contact indirect contact d une personne
avec une masse mise sous tension par suite
d un défaut d isolement
- entre deux masses - entre une masse et la terre
8
(No Transcript)
9
(No Transcript)
10
FACTEURS INTERVENANTS SUR LA GRAVITE D UN CHOC
ELECTRIQUE
11
(No Transcript)
12
DOMAINES DE TENSION
13
(No Transcript)
14
CHOC ELECTRIQUE ET SCHEMAS DE LIAISON A LA TERRE
( SLT)
. La tension de contact (et donc l intensité du
courant traversant l individu)dépendra
. Les différents SLT utilisés sont les suivants
TT ,TN ,IT
15
CHOC ELECTRIQUE ET SCHEMAS DE LIAISON A LA TERRE
(SLT)
. Chaque SLT est caractérisé par au moins deux
lettres
16
CHOC ELECTRIQUE ET SCHEMAS DE LIAISON A LA TERRE
(SLT)
17
MOYENS DE PREVENTION ET DE PROTECTION
18
MOYENS DE PREVENTION CONTRE LES CONTACTS DIRECTS
Le but est d obtenir la mise hors de portée des
conducteurs obtenue par
19
(No Transcript)
20
(No Transcript)
21
MOYENS DE PREVENTION CONTRE LES CONTACTS INDIRECTS
22
(No Transcript)
23
MOYENS DE PROTECTION CONTRE LES CONTACTS DIRECTS
24
(No Transcript)
25
(No Transcript)
26
MOYENS DE PROTECTION CONTRE LES CONTACTS INDIRECTS
27
PLAN DINTERVENTION
La victime, soi même, les autres
- non qualifié collecter les informations,
pratiquer quelques gestes simples pour éviter
laggravation de létat de la victime
- qualifié compétence d un SST ou dun
titulaire de lAFPS
Les secours (les pompiers, le SAMU,
l infirmerie et les responsables de
l entreprise)
28
(No Transcript)
29
HABILITATION
Définition des termes spécifiques
30
(No Transcript)
31
HABILITATION
Différents niveaux d habilitation
Caractérisé par 2 lettres et/ou un indice
numérique (Ex B2V,BC)
. La 1ére lettre indique (OU) domaine HT /BT
. L indice numérique indique (QUI) le type de
personne et la zone de travail
. La 2ére lettre indique (QUOI) la tâche que
peut exécuter le titulaire de l habilitation
32
(No Transcript)
33
(No Transcript)
34
(No Transcript)
35
HABILITATION
Hiérarchisation des responsabilités
36
(No Transcript)
37
(No Transcript)
38
(No Transcript)
39
(No Transcript)
40
TITRE D HABILITATION
Validité du titre
. La codification symbolique
. Le champ dapplication (zone géographique)
. La validation (signatures et date)
41
TRAVAUX HORS TENSION EN BTA
. Ceux ci ne pourront être réalisés quaprès
avoir effectue la consignation de louvrage
LA CONSIGNATION COMPORTE 4 OPERATIONS PRINCIPALES
1 La séparation
2 La condamnation
3 L identification
4 La vérification d absence de tension
42
(No Transcript)
43
TRAVAUX HORS TENSION EN BTA
Cette procédure de consignation peut être
effectuée de deux façons différentes
Ces 4 opérations peuvent réalisées par une
personne qui fournit une attestation de
consignation
Le chargé de consignation (BC)
Ou par deux personnes différentes
Le chargé de consignation effectue les tâches 1
et 2 et fournit une APEC
Le chargé de travaux effectue les tâches 3 et 4
44
TRAVAUX AU VOISINAGE DE P.N.S.T
Travaux d ordre non électrique
Travaux d ordre électrique
Au minimum B1ou BR
B0 ou personne non qualifiée mais sous la
surveillance dun B0
Le port des E.P.I est obligatoire.
45
(No Transcript)
46
INTERVENTIONS EN TBT ET BTA
47
(No Transcript)
48
(No Transcript)
49
MANŒUVRES
50
(No Transcript)
51
(No Transcript)
52
ESSAIS
53
MESURAGES
54
OUTILLAGE ELECTRIQUE PORTATIF A MAIN
C est un appareil , une machine , dont l usage
normal exige l action constante de la main soit
comme guide , soit comme support . Ils doivent
répondre aux normes suivantes NF C 75-100 , NF
C 75-102 et NF C 75-103
Enceinte èxigue TBTS ou TBTP
BTA transformateur de séparation
de classe 2à
l extérieur de l enceinte et
n alimentant qu un seul appareil

55
