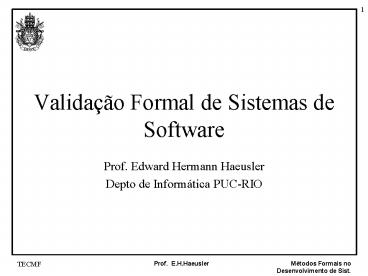

Validação Formal de Sistemas de Software

• Prof. Edward Hermann Haeusler
• Depto de Informática PUC-RIO

2
Engenharia
- Aplicação da Ciência e Matemática através da
qual as propriedades da matéria e as fontes de
energia são tornadas úteis às pessoas (Dic.
Merriam-Webster, 2001)
- Engenharia é a prática da aplicação segura e
econômica das leis científicas que governam as
forças e materiais da Natureza, através da
organização, design e construção, para o
benefício da humanidade. S. E. Lindsay (1920)
- Desenvolvimento e Aplicação Sistemática de
Modelos de Comprovada Eficácia gerando Soluções
Tecnológicas para Problemas da Humanidade
- Engineering is the application of math and
science to create something of value from our
natural resources. (IEEE- 2002)
gt Projeto e Manufatura de Sistemas Complexos
3
Construção de um artefato para uso pela Sociedade
Levantamento das Características Desejadas
Matemática e Teorias Científicas
Artefato
Validação
gt Métodos e Processos de Fabricação de Artefatos
- É mais econômico validar um processo de
fabricação de um artefato que um artefato
individualmente.
gt Engenharia !!!
4
Construindo uma Ponte
Cálculos p/ Ponte
Espec.
Implementação
-Fluxo da Obra
-Projeto (template)
-Recursos humanos
-Material
-Profund.
-Projeto Físico
-Ventos
Física
-Correnteza.
Matemática
Química
-
Engenharia
- Carga
5
Engenharia de Software X Engenharias tradicionais
6
Casos famosos de softwares complexos que não
funcionaram a contento
- Explosão do foguete Ariadne (projeto europeu)
poucos segundos após seu lançamento devido a
falha de programação.
- Sistema de triagem/controle de bagagem do
aeroporto internacional de Denver (EUA)
atrasou a inauguração do aeroporto. Custo do
sistema (193 milhões ) - Inauguração
estava prevista para Out/1993.
- Em Junho/1994 o sistema ainda não estava
funcionando, mas custava !!
- No começo de 1995 um controle MANUAL de bagagem
foi instalado para que o
aeroporto pudesse ser inaugurado (com atraso de
mais de um ano)
- O Therac-25, um equipamento de radioterapia
controlado por computador, aplicou doses fatais
de radiação em alguns pacientes de câncer.
- Quando decidiram testar o subsistema de
desligamento de emergência da Sizewell-B, uma
usina nuclear na Inglaterra, este falhou em mais
de 50 das vezes. Não conseguiram en- contrar
a razão da falha nas 100.000 linhas de código.
7
O Conhecimento básico em Engenharia de Software
compreende
gt Lógica Matemática Trata das leis
da argumentação (provas) formal. gt Álgebra
Descreve leis de construção de objetos
e determina a identidade entres estes. gt
Complexidade de Algoritmos e Computabilidade
Escopo e Limitações da noção de
computável. gt Experiência prévia com
modelos de desenvolvimento de Software.
Apresenta métodos e técnicas de desenvolvimento
em base empírica.
8
Métodos Formais e Arquitetura de Software
Porque Arquitetura de Software é essencial para
a validação de sistemas ??
9
Validação Formal e Arquitetura de Software
- Validação Formal de Software x Testes
- Sistemas Reativos e Transformacionais
- Como o projeto se reflete na etapa de
validação
- Arquitetura de Software
- Adicionalmente o tempo aos requisitos
funcionais
10
Verificação Formal
Testes
- Um passo de verificação pode cobrir todo
possível comporta- mento do sistema
Requisitos
- Verificação antes da implementa- ção
diminui o custo !!
Especificação
Testes
- É especialmente importante quando o
comportamento é complexo.
Implementação
11
Validação x Prova de Correção
Mundo Real
Espec. Formal A
cenários
resultado
Espec. Formal
Espec. Formal B
Verifica a adequação da Especificação Formal a
Situações Reais
Prova que B tem as propriedades que A também tem.
12
Métodos Formais
- Métodos Formais apresentam frameworks
mentais, notações, e, métodos sistemáticos
para o projeto, documentação, e análise de
sistemas computação.
- Os principais benefícios da aplicação de
métodos formais é permitir que algumas
questões sobre o projeto possam ser respondidas
por avaliação simbólica(e.g. prova de teorema
ou verificação de modelo) - A avaliação
simbólica pode ser usada para debugging e
inspeção do projeto, bem como para
verificação a posteriori. - Pode ser comparado à
forma com que cálculo estrutural é usado no
projeto de construções, mecânica computacional
de fluídos é usada no projeto de aeronaves,
etc
- Bons para certificação e garantia de qualidade.
13
Técnicas Formais para a Validação de Sistemas
- Model Cheking (verificação de modelos)
Verificar se certas propriedades valem em um
certo modelo
- Theorem Proving (prova de teoremas)
Provar propriedades em uma teoria sobre o sistema
Podem ser usados como métodos complementares
14
Model Checking O que é ?
- Especificar - O sistema como um
sistema de transição (finito em geral). -
Uma propriedade como uma sentença em uma
linguagem de consulta.
- Estabelecer que o sistema é um modelo da
sentença sistema
sentença Obs Tarefa realizada por varredura
no espaço de busca
- Usualmente não há necessidade de teorias
auxiliares
- Normalmente, as únicas suposições dizem
respeito às propriedades dinâmicas do
sistema (branching vs. linear time, fairness,
liveness)
- Funciona melhor com sistemas voltados ao
controle e com um pequeno espaço de estados
15
Sistema Reativo
Sistema Transformacional
saídas
entradas
tempo
tempo
e saídas
entradas
16
- Sistemas Reativos podem ser entendidos como
um conjunto de threads concorrentes recebendo
sinais de sensores no ambiente, e, atuando
sobre mecanismos que produzem a mudança desejada
no ambiente.
- Sistemas embutidos (dvd, injetor de
combustível, celular) são normalmente reativos
Processador
sensores
condic. da entrada
interface entrada
interface saída
atuadores
condic. saída
17
Propriedades que são verificadas em S. Reativos
(CMP1995)

• Segurança (Safety) algo ruim nunca acontece
• se uma resposta é dada então a mesma está
  correta
• Toda vez que a porta do avião abre, há uma
  escada.
• Não há deadlocks''
• Progresso (Liveness) algo bom acontece
• Garantia algo pode acontecer. Ex O vídeo
  pode ser repetido
• Obrigação algo sempre acontece. Ex O motor
  sempre funciona.
• Atividade sempre a postos. Ex Toda
  requisição é atendida.
• Persistência Uma vez a porta fechada, sempre é
  possível abrí-la
• Reatividade Atividade Persistência

• Oportunidade (Fairness)

• se algo pode acontecer então ocorre infinitas
  vezes
• se algo pode acontecer infinitas vezes então
  acontece infinitas vezes

18
Especificação (modelo) de sistemas reativo
Threads/Processos Composição
- Abordagens - Algébra Lógica
(CCS/Pi-calculus ?-calculus) - Modelo
Lógica (Mundos Possíveis Lógica Temporal)
19
Mundos Possíveis (Kripke)
- A verdade de uma proposição é verificada em
relação à um mundo. - Os mundos estão
relacionados ao tempo (lógica temporal) - Mundos
podem ser vistos como estados locais/globais. -
Estrutura ramificada, ou, linear de tempo. (obs
P ? P )
P
P
P,Q ,P
P,Q ,P
P,Q ,P
P,Q ,P
P,Q ,P
P,Q ,P
P,Q ,P
P,Q
P,Q
P,Q
P,Q
P,Q
P,Q
P,Q
P,Q
P ? Sempre P ? AP
20
Outras modalidades temporais
PUQ
EP
NP
P,Q ,P
P,Q ,P
P,Q ,P
P,Q ,P
P,Q ,P
P,Q ,P
P,Q ,P
P,Q ,P
P,Q ,P
P,Q ,P
P,Q ,EP
P,Q ,P
P,Q
P,Q
P,Q
P,Q
P,Q
P,Q
P,Q
P,Q
P,Q
P,Q
P,Q
P,Q
PUQ ? P until Q
NP ? Next P
EP ? Eventualmente P ? ?P
21
O Until e o Next são suficientes
- true U P ? EP - AP ? E P
22
Threads e Máquinas de Estado Finitas
- Cada Thread pode ser modelada por uma MEF
Est. 2
Est. 1
cond/act1
ev2
ev1
act2
3
MEF
Comportamento da MEF
23
Alarme de Cofre
count 3 /count 0
count attempts
sound alarm
invalid code/
enter code
check code
count
code entered
valid code/count 0
timeout
unlock door
delay
24
Model Checking
- Usualmente se usa estrutura de tempo ramificado
(branching time) e CTL como linguagem lógica de
consulta (CTL Computational Tree Logic)
- CTL CTL apresenta quantificação sobre
caminhos e sobre estados - AG(p) p é
verdade em todo estado ao longo de cada caminho.
- AF(p) p é verdade em algum estado ao
longo de cada caminho. - EG(p) p é
verdade em todo estado ao longo de algum
caminho. - EF(p) p é verdade em algum
estado ao longo de algum caminho.
Inclui next e until e invariantes
fair (O modelo só é verificado para os caminhos
onde a condição de Fairness vale em uma
quantidade infinita de estados)
25
Threads and Finite State Machines
- Each thread can be modeled by a finite state
machine
count 3 /count 0
count attempts
sound alarm
invalid code/
count
enter code
check code
code entered
valid code/count 0
timeout
unlock door
delay
26
- Checking AG(enter_code
valid_code gt AF(unlock_door)) results
in true
- Checking AG(enter_code gt
AF(unlock_door)) results in the following
computation path as a counter-example
count attempts
sound alarm
check code
enter code
3 times
count attempts
check code
enter code
3 times
27
The whole system as an async. product of state
machines
3
1
1
2
1
2
1
2
2
X

1
2
2
1
3
1
3
2
28
Semáforo
fora da região crítica
fora da região crítica
1
entrando
entrando
saindo
entrando
!semaforo
!semaforo
0
na região crítica
na região crítica
saindo
saindo
processo1
processo2
29
Problema
- Considere uma pizzaria com 3 fornos. Por razões
de segurança, somente dois fornos podem ser
abertos por vez. Mesmo assim, toda vez que dois
fornos são abertos, para evitar sobrecarga, o
terceiro forno deve estar em pré-aquecimento. -
Uma pizza leva 30 min para estar pronta, após 5
minutos de pré-aquecimento, e, se o tempo passar
de 30 min a pizza ficará queimada.
gt Projetar o sistema de controle de abertura de
portas de forno e gerenciamento da fabricação de
pizzas
30
xaberto yaberto
vai_assar
!(xaberto yaberto)
sem_vai_abrir
!passou5 v (passou5 !sem_vai_assar)
passou5 !sem_vai_assar
!passou30
fechado
aberto
pre_aquec
assando
passou30 sem_vai_abrir
!xaberto yaberto
!sem_vai_abrir
passou30 !sem_vai_abrir
vai_abrir
xabertoyaberto
!(aberto(1)aberto(2)aberto(3)) // só 2 fornos
abertos por vez !(assandopassou30) // não pode
queimar pizza !(aberto(1)aberto(2)assando(3))
// não pode !(aberto(1)assando(2)aberto(3)) //
ter !(assando(1)aberto(2)aberto(3)) //
sobrecarga
Estado
Região
Crítica
31
Em SMV
MODULE main VAR sem_vai_assar boolean
sem_vai_abrir boolean forno1 process
forno(sem_vai_assar,sem_vai_abrir,forno2.state,for
no3.state) forno2 process
forno(sem_vai_assar,sem_vai_abrir,forno1.state,for
no3.state) forno3 process
forno(sem_vai_assar,sem_vai_abrir,forno1.state,for
no2.state) ASSIGN init(sem_vai_assar) 0
init(sem_vai_abrir) 0 SPEC !EF(forno1.s
tate aberto forno2.state aberto
forno3.state aberto) !EF(forno1.state
aberto forno2.state aberto forno3.state
assando) !EF(forno1.state aberto
forno2.state assando forno3.state aberto)
!EF(forno1.state assando forno2.state
aberto forno3.state aberto)
!EF(forno1.state assando forno1.passou30
1 forno1.running1 EX(forno1.state
assando)) !EF(forno2.state assando
forno2.passou30 1 forno2.running1
EX(forno2.state assando)) !EF(forno3.state
assando forno3.passou30 1 forno3.running1
EX(forno3.state assando))
32
MODULE forno(sem_vai_assar,sem_vai_abrir,xstate,ys
tate) VAR state fechado, aberto,
pre_aquec, assando, vai_abrir, vai_assar
passou5 boolean passou30
boolean ASSIGN init(state) fechado
next(state) case state fechado
! sem_vai_abrir vai_abrir state
aberto aberto, pre_aquec state
pre_aquec passou5 ! sem_vai_assar vai_assar
state assando passou30 !
sem_vai_abrir vai_abrir state
assando passou30 fechado state
vai_assar (xstate aberto) (ystate aberto)
pre_aquec state vai_assar assando
state vai_abrir ((xstate aberto)
(ystate aberto) ((xstate aberto ystate
assando) (ystate aberto xstate
assando))) fechado state vai_abrir
aberto 1 state esac
next(sem_vai_assar) case state
vai_assar 1 state pre_aquec
assando 0 1 sem_vai_assar
esac next(sem_vai_abrir) case
state vai_abrir 1 state fechado
aberto 0 1 sem_vai_abrir esac
next(passou30) case 1
0, 1 esac next(passou5)
case 1 0, 1 esac FAIRNESS
running
33
Types of Real-Time embedded systems
- where not meeting a deadline is a failure
Hard
- where deadline can be missed and the system
may still work if it is possible to recover
Soft
- the system will have to respond within
seconds
Slow
Fast
- the system has to respond within a second
(typically within mili- or microseconds
34
Characteristics of RT-Reactive Systems
response time deadline - The system
must respond to the environment within a
specified time after the input has been
recognized
validity of the data - The inputs may
become obsolete with time. The interval for
which input data is valid must be take
into account for proc. requirements.
periodic execution - Reactive systems
tend to collect data at predetermined time
intervals.
35
Timed Automata as a model for RT-Reactiveness
- Clock-variables and time/delay conditions for
enabling transitions
- Can be enriched with other data-type variables
(global vars) - Communication by means of
channels (CSP-style)
Est. 2
C gt 2,4
Est. 1
req?
req!
start
reset
T lt r
vi C
C 0 i
3
i 0
36
(No Transcript)
37
Theorem Proving O que é ?
- Especificar - O sistema (em algum nível
adequado de abstração) - Propriedades
requeridas do sistema. - Suposições
(restrições de ambiente, usuário, etc) -
Teorias sobre os tipos de dados envolvidos
- E provar que
TeoriasSuposiçõesSistema -- requisitos
- Variação - Provar que a implementação
é um refinamento da especificação
- Funciona melhor em sistemas com intenso
tratamento de dados
38
Teoria sobre os Números Naturais
"x(s(x) ? 0) "x"y( s(x) s(y) x y) "y(y ? 0
x( s(x) y) ) (P(0) "x(P(x) P(s(x))))
"xP(x)
Especificação Lógica de um Tipo de dado
Teoria -- Prop
39
Semântica Axiomática de uma LP
40
Prova de correção de código
41
Software Architecture components structure
Architectural connectors
- Sequential Composition - Parallel synchronous
composition - Parallel asynchronous composition
- Behavior inheritance - Factorization of
common Behaviors
42
An Example Harel Statecharts
?condition
- Conditions and Actions
!action
- Design Hierarchy
- On-entry, on-exit during actions
- Independent Threads of Control
- Visual synchronization/complex Transition (as
in Petri-nets)
43
Pattern used in ARTS (Haeusler Fontoura 99)
- Horizontal Composition
Car
sync(b_off,link) sync(b_on,unlink)
Motor
Brake
t_off
Off
b_off
M
On
t_on
S
b_on
link
unlink
L
44
In categorial terms the horizontal composition is
a Colimit
Cat
L
?x?,? Th(x)
??b_on ??b_off
??link ??unlink
Th(Brake)
Th(Motor)
Th(Car)
45
Mathematicaly
OO Projects
TTS
RETOOL Theories
46
CORBA
Gen. of RETOOL Theories
OO Projects
RETOOL Theorem Prover
Projects Base
Formal Validation Layer
Model-Chec. Spec. Generation.
Gen. of C Code
Model- Checker
47
Projeto MEFIA - CNPq/NSF
Mathematical and Engineering Foundations
for Interoperability via Architecture
- Formally based Software Architectures
- Tools and Techniques for the Software
Development Process
- Compositionality
partners PUC-Rio, UFRGS, Stanford Univ, SRI,
Univ. of Illinois
48
- Cada Model-Checker trata com técnicas e
abordagens diferentes o problema de
especificações com grande número de estados
SMV - BDDs SPIN - Supertrace UppAll - Prog.
Lógica Hytech - Diferenças finitas varredura
simples
49
Alguns detalhes importantes
1- A menos que PNP não existe um sistema de
prova eficiente (polinomial) para a lógica
proposicional. 2- A lógica de primeira ordem é
indecidível. 3- Composicionalidade é uma
propriedade que não coexiste muito bem com
concorrência. gt Lógicas modais (doxástica,
deôntica, epistêmica e suas versões
multi-agentes (multi-modais) também têm modelos
de Kripke como semântica).
50
Métodos e Modelos importantes
CCS - Álgebra de processos com teoria de
equivalência e lógica associada
(?-calculus). Pi-Calculus - Álgebra de processos
que inclui abstração sobre
canal de comunicação e conseguente habilidade
de especificar
mobilidade. Redes de Petri - Modelo não
composicional de concorrência real
(true concurrency) Autômatos Híbridos
- Levam a variação em conta (derivada em
relação ao
tempo) Model-checkers - CWB, MWB e simulação em
redes de petri
