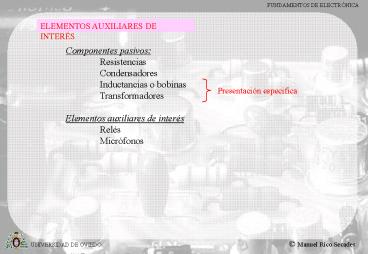

ELEMENTOS AUXILIARES DE INTERÉS
Componentes pasivos Resistencias Condensadores
Inductancias o bobinas Transformadores Element
os auxiliares de interés Relés Micrófonos
Presentación especifica
2
ELEMENTOS AUXILIARES DE INTERÉS RESISTENCIAS
3
ELEMENTOS AUXILIARES DE INTERÉS RESISTENCIAS
RESISTENCIAS DE 5 BANDAS
4
ELEMENTOS AUXILIARES DE INTERÉS RESISTENCIAS
5
ELEMENTOS AUXILIARES DE INTERÉS CONDENSADORES
Un condensador está formado por un aislante
(dieléctrico) colocado entre dos conductores
(p.e. condensador de placas planas).
Los condensadores tienen capacidad de almacenar
energía en campo electrostático.
Símbolo
El parámetro C indica la capacidad de un elemento
de almacenar energía. Se define como la carga
necesaria para provocar una variación de una
unidad de tensión.
Placas
Dieléctrico
La capacidad C depende de la geometría del
condensador y de la permitividad (?) del
aislante. p.e. para un condensador de placas
planas
De donde se obtiene la conocida relación
diferencial entre la tensión y la corriente de
un condensador. Los condensadores se oponen a las
variaciones bruscas de tensión.
6
ELEMENTOS AUXILIARES DE INTERÉS CONDENSADORES

• En función del material dieléctrico podemos
  tener
• Condensadores de aire (Air dielectric capacitors)
• Condensadores de Mica (Silver mica capacitors)
• Condensadores cerámicos (Ceramic capacitors)
• Condensadores de papel (Paper capacitors)
• Condensadores plásticos (Plastic film capacitors)
• Condensadores electrolíticos (Electrolytic
  capacitors)

?O 0.0885 x 10-10 F/m
7
ELEMENTOS AUXILIARES DE INTERÉS CONDENSADORES
Condensadores de aire (Air dielectric capacitors)
Capacidades pequeñas (hasta 500 pF)
Aplicación en equipos de radio de potencia elevada
Generalmente son regulables
8
ELEMENTOS AUXILIARES DE INTERÉS CONDENSADORES
Condensadores de Mica (Silver mica capacitors)
El dieléctrico consiste en láminas de Mica con
una capa muy fina de plata. Se colocan varias
capas en paralelo para obtener capacidades mas
altas Se logran valares de hasta 20 nF Muy pocas
perdidas, muy estable con la temperatura y
tolerancias muy bajas (1) Condensadores de
calidad
Condensador regulable (Trimmer Capacitor)
9
ELEMENTOS AUXILIARES DE INTERÉS CONDENSADORES
Condensadores cerámicos (Ceramic capacitors)
La permitividad de algunos materiales cerámicos
es muy elevada (16.000) Permite condensadores
muy pequeños y baratos Tolerancias muy elevadas
(-20 hasta 80) Varan mucho con la
temperatura Permiten tensiones de trabajo
elevadas (desde 100 V hasta mas de 10 KV)
10
ELEMENTOS AUXILIARES DE INTERÉS CONDENSADORES
Condensadores de papel (Paper capacitors)
El dieléctrico es papel impregnado en aceite o
cera. Fueron populares en su momento. Hoy son
elementos raros.
11
ELEMENTOS AUXILIARES DE INTERÉS CONDENSADORES
Condensadores plásticos (Plastic film capacitors)
Se construyen similares a los de papel pero con
un film de plástico como dieléctrico (muchas
veces plástico metalizado).
Poliestireno (Polystyrene) Es el mas
normal. En Europa Styroflex
Capacitor Policarbonato (Polycarbonate) Poliester
(Polyester) Polietileno (Polyethylene
terephthalate, naphatalate or Sulfide) Polipropile
no (Polypropylene) Polysulfone (Dieléctrico del
futuro) Teflon Nombre comercial del
Polyterafluoroethylene y en la práctica de una
docena de Fluorocarbono polimeros de la Dupont
12
ELEMENTOS AUXILIARES DE INTERÉS CONDENSADORES
Condensadores plásticos (Plastic film capacitors)
Poliéster metalizado
13
ELEMENTOS AUXILIARES DE INTERÉS CONDENSADORES
Condensadores plásticos (Plastic film capacitors)
CURIOSIDAD Condensador "MULTICAPA" fabricación
casera con vasos de Polietileno
14
ELEMENTOS AUXILIARES DE INTERÉS CONDENSADORES
Condensadores Electrolíticos (Electrolytic
capacitors) I
Se utilizan cuando se requiere un valor elevado
en un espacio pequeño. Tenemos dos tipos
principales Aluminio y tántalo Aluminio
(Aluminium) Se fabrican similar a los de papel
con dos láminas de aluminio y un papel absorbente
impregnado en un electrolito lo cual produce un
oxido de aluminio en la capa positiva de la
lámina de aluminio. El papel actúa también de
conductor. El dieléctrico es el óxido de
aluminio. La capacidad puede aumentarse decapando
la capa de óxido de aluminio. Cuidado tienen
polaridad! Al polarizar inversamente puede
desaparecer la capa de oxido y deteriorar el
condensador (puede explotar) Existen
electrolíticos especiales con las dos caras del
aluminio oxidas (no tienen polaridad). No son
habituales.
Valores desde 1 ?F hasta 100.000 ?F Tolerancia
-25 hasta 100 Pérdidas elevadas sobretodo en
alta frecuencia
15
ELEMENTOS AUXILIARES DE INTERÉS CONDENSADORES
Condensadores Electrolíticos (Electrolytic
capacitors) II
Tántalo (Tantalum) Los principios son los
mismos a los de aluminio, utilizando Tántalo en
lugar de Aluminio. Tienen duración mas larga y
menores fugas. Son mas caros. Tenemos 3
tipos - Electrolito seco (Wet Electrolyte
Sintered Anode) - Electrodo de lámina (Foil
Electrode wet Electrolyte) - Electrolito sólido
(Solid Electrolyte Sintered Anode) El último
tipo es el mas barato y el mas habitual, utiliza
un electrolito sólido de dióxido de manganeso)
CUIDADO CON LA POLARIDAD!
Valores desde 0.1 ?F hasta 100 ?F con tensiones
de hasta 50 V
16
ELEMENTOS AUXILIARES DE INTERÉS CONDENSADORES
SEGURIDAD DE CONDENSADORES NORMA IEC
60384-141993
17
ELEMENTOS AUXILIARES DE INTERÉS BOBINAS
18
ELEMENTOS AUXILIARES DE INTERÉS BOBINAS
19
ELEMENTOS AUXILIARES DE INTERÉS TRANSFORMADORES
N1 N2
U1
U2
Transformador ideal
Lm K. N12
Inductancia Magnetizante.

• La inductancia magnetizante representa al núcleo.
• Puede pasarse al otro lado del transformador
• L'm K.N22 (Notar que la K es la
  misma en ambos casos)
• CONCEPTOS A DESTACAR
• Terminal correspondiente
• Relación de Espiras (n)

20
ELEMENTOS AUXILIARES DE INTERÉS RELÉS
(Ingles Relay)
21
ELEMENTOS AUXILIARES DE INTERÉS RELÉS
22
ELEMENTOS AUXILIARES DE INTERÉS RELÉS
23
ELEMENTOS AUXILIARES DE INTERÉS MICRÓFONOS
(Ingles Microphone)
El sonido consiste en pequeñas fluctuaciones de
la presión aire. Podemos oír porque el tímpano
percibe estas fluctuaciones de la presión del
aire. De forma similar, los micrófonos producen
tensiones proporcionales a estas fluctuaciones de
presión. Todos los micrófonos tienen un
diafragma construido con un material tirante como
plástico, papel o aluminio muy fino. Los cambios
de presión en el aire golpean el diafragma
haciéndolo vibrar. Esta vibración del diafragma
es la que se aprovecha de diversas maneras para
producir tensiones o corrientes proporcionales a
esta vibración.
24
ELEMENTOS AUXILIARES DE INTERÉS MICRÓFONOS
Tipos de Micrófonos - Micrófono de Carbón -
Micrófono dinámico o de bobina móvil - Micrófono
capacitivo - Micrófono de Cristal
La señal de los micrófonos es muy débil y muchas
veces llevan asociado en la propia cápsula un
pequeño amplificador (pre-amplificador)
25
ELEMENTOS AUXILIARES DE INTERÉS MICRÓFONOS
MICRÓFONO DE CARBÓN
La resistencia de los granos de carbón depende de
su grado de compresión. La resistencia disminuye
al aumentar la presión. Hoy día no se usan y la
reproducción es de mala calidad
26
ELEMENTOS AUXILIARES DE INTERÉS MICRÓFONOS
MICRÓFONO DINÁMICO O DE BOBINA MÓVIL
Según las Leyes de Faraday, se induce un tensión
cuando un conductor se mueve dentro de un campo
magnético. No necesita batería, ya que produce
su propia fuerza electromotriz. Son los
micrófonos mas usados y de mayor calidad.
27
ELEMENTOS AUXILIARES DE INTERÉS MICRÓFONOS
MICRÓFONO CAPACITIVO
La vibración del diafragma se traduce, en
separación/alejamiento de las placas de un
condensador plano. La calidad no es muy buena
(al igual que los de carbón). Tienen la ventaja
de ser muy pequeños. (interesantes en equipos
portátiles)
Existe un tipo especial de micrófono capacitivo
MICRÓFONO ELECTRET. El "Electret" es un
dieléctrico especial que se usa en el condensador
que es capaz de mantener carga almacenada durante
"años". Este tipo de micrófono capacitivo no
requiere batería para su funcionamiento.
28
ELEMENTOS AUXILIARES DE INTERÉS MICRÓFONOS
MICRÓFONO DE CRISTAL
El efecto piezoeléctrico permite transformar una
presión (vibración) mecánica en una tensión. Es
posible el proceso al revés para realizar un
altavoz. Son micrófonos de baja calidad, pero
muy pequeños y muy baratos. Además del cuarzo se
emplean algunos materiales cerámicos con mejores
prestaciones.
