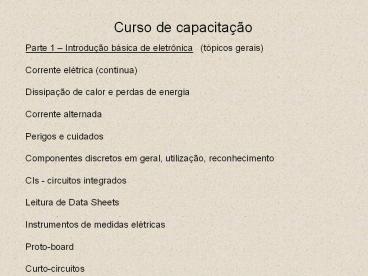

Curso de capacitação
Parte 1 Introdução básica de eletrônica
(tópicos gerais) Corrente elétrica
(contínua) Dissipação de calor e perdas de
energia Corrente alternada Perigos e
cuidados Componentes discretos em geral,
utilização, reconhecimento CIs - circuitos
integrados Leitura de Data Sheets Instrumentos
de medidas elétricas Proto-board Curto-circuitos
2
Introdução básica de eletrônica

• Objetivos
• identificação de componentes eletrônicos e suas
  aplicações
• perigos de se trabalhar com energia elétrica
• saber buscar informações sobre componentes e
  interpretá-las
• efetuar medições
• ler esquemáticos e saber montá-los

1º de Setembro de 2008
3
Introdução básica de eletrônica
Corrente elétrica contínua (CC)
Corrente elétrica A C / s
Elétron -1,602 x 10 -19 C
4
Introdução básica de eletrônica
Corrente elétrica - dissipação
Formas de dissipação da energia resistor ?
calor Outras formas som, movimento, luz, etc.
5
Introdução básica de eletrônica
Corrente elétrica alternada (AC)
6
Introdução básica de eletrônica
Corrente elétrica alternada (AC)
7
Introdução básica de eletrônica
Corrente elétrica - perigos
8
Introdução básica de eletrônica
Corrente elétrica - perigos
Corrente alternada X Corrente contínua
Em geral, a corrente contínua (CC) é menos
perigosa que a corrente alternada (CA). Os
efeitos da corrente alternada no organismo
dependem em grande parte da velocidade com que
ela alterna (isto é, sua freqüência), que é
medida em ciclos por segundo (hertz). As
correntes de baixa freqüência (de 50 a 60 hertz)
comumente utilizadas nos Estados Unidos, são mais
perigosas que correntes de alta freqüência e 3 a
5 vezes mais perigosas que uma corrente contínua
de mesma voltagem e intensidade (amperagem). A
corrente contínua tende a causar fortes
contrações musculares que, freqüentemente, fazem
com que a vítima se afaste da fonte de corrente.
A corrente alternada a 60 hertz, frequentemente,
faz com que os músculos permaneçam contraídos na
posição impedindo que as vítimas consigam soltar
a fonte de corrente. Em decorrência disso, a
exposição pode ser prolongada, causando
queimaduras graves. Geralmente, quanto mais alta
a voltagem e amperagem, maior a lesão,
independentemente do tipo de corrente.
9
Introdução básica de eletrônica
Corrente elétrica - perigos
10
Introdução básica de eletrônica
Tensão ddp (diferença de potencial)
11
Introdução básica de eletrônica
Circuito
12
Introdução básica de eletrônica
Unidades de Medida
1 k (kilo) 103 1.000 1 M (mega) 106
1.000.000 1 G (giga) 109 1.000.000.000 1
T (tera) 1012 1.000.000.000.000 ----------
---------------------------------------- 1 m
(mili) 10-3 0.001 1 u (micro) 10-6
0.000001 1 n (nano) 10-9 0.000000001 1 p
(pico) 10-12 0.000000000001
13
Introdução básica de eletrônica
Unidades de Medida
Na eletrônica (resistores) 1000 O 1k
O 3.300 O 3k3 O 1.200.000 O 1M2 O
(capacitores) 0.000000000018 F 18
pF 0.0000001 F 100 nF
14
Introdução básica de eletrônica
Componentes discretos RESISTORES
15
Introdução básica de eletrônica
Componentes discretos RESISTORES
Símbolo esquemático
Unidade O ? Ohm
16
Introdução básica de eletrônica
Componentes discretos RESISTORES
17
Introdução básica de eletrônica
Componentes discretos RESISTORES
Potenciômetro
18
Introdução básica de eletrônica
RESISTORES
19
Introdução básica de eletrônica
Componentes discretos RESISTORES
20
Introdução básica de eletrônica
Componentes discretos CAPACITORES
Unidade F ? Faraday
21
Introdução básica de eletrônica
Componentes discretos CAPACITORES
22
Introdução básica de eletrônica
Componentes discretos CAPACITORES
Cerâmico sem polaridade
Eletrolítico com polaridade
23
Introdução básica de eletrônica
Componentes discretos CAPACITORES
24
Introdução básica de eletrônica
Componentes discretos CAPACITORES
Símbolo
Trimmer
25
Introdução básica de eletrônica
Componentes discretos INDUTORES
Unidade H ? Henry
26
Introdução básica de eletrônica
Componentes discretos INDUTORES
27
Introdução básica de eletrônica
Componentes discretos INDUTORES
28
Introdução básica de eletrônica
Componentes discretos DIODOS
29
Introdução básica de eletrônica
Componentes discretos FUSÍVEL
Símbolo
30
Introdução básica de eletrônica
Componentes discretos TRANSISTORES
31
Introdução básica de eletrônica
Componentes discretos TRANSISTORES
32
Introdução básica de eletrônica
Componentes discretos TRANSISTORES
33
Introdução básica de eletrônica
Circuitos Integrados
34
Introdução básica de eletrônica
Circuitos Integrados
Vantagens Tamanho e peso Potência Alta
velocidade Confiabilidade Custo Desvantagens Limi
tação de tipos Limitação de correntes e
tensões   Escala de integração Quanto à escala,
podemos classificar os circuitos integrados
em SSI integração em baixa escala até 100
componentes integrados. MSI integração em média
escala de 100 até 1.000 componentes
integrados. LSI integração de grande escala de
1.000 a 10.000 componentes integrados. VLSI
integração de escala muito grande acima de
10.000 componentes integrados.
35
Introdução básica de eletrônica
Circuitos Integrados
36
Introdução básica de eletrônica
Circuitos Integrados
Visão interna de um CI.
37
Introdução básica de eletrônica
Data-Sheets
Datasheet (folha de dados) é o termo técnico
usado para identificar um documento relativo a um
determinado produto.
Contém especificações técnicas como pinagem,
encapsulamento, temperatura de funcionamento,
tensões máximas, tensões mínimas, correntes
máximas, correntes mínimas, instruções de
funcionamento, características físicas,
esquemático de exemplo, etc.
Ver exemplos CD4067 (multiplex), HCT4094 (shift
register), PIC18F4680 (microcontrolador).
38
Introdução básica de eletrônica
Instrumentos de medidas elétricas
39
Introdução básica de eletrônica
Instrumentos de medidas elétricas
40
Introdução básica de eletrônica
Instrumentos de medidas elétricas
41
Introdução básica de eletrônica
Revendo...
42
Introdução básica de eletrônica
Proto-board
43
Introdução básica de eletrônica
Proto-board
44
Introdução básica de eletrônica
Curto-Circuitos
Serviço mal feito...
45
Introdução básica de eletrônica
Curto-Circuitos
Gambiarra...
46
Introdução básica de eletrônica
Curto-Circuitos
Falta de informação (e não ter noção do perigo...)
47
Introdução básica de eletrônica
Curto-Circuitos
Aff... (sem comentários)
48
Introdução básica de eletrônica
Bibliografia
Getting started in electronics Forrest M. Mims,
III Physical Computing Dan OSullivan and Tom
Igoe Eletricidade e Magnetismo (material
didático EAF 2002) Edmundo Macha Figuras e
mais figuras no sistema de busca do Google...
